Trong hệ thống mạng doanh nghiệp phân tán, việc kết nối các chi nhánh (Branch Office) với trụ sở chính (Headquarter) qua mạng công cộng Internet luôn đòi hỏi các giải pháp vừa linh hoạt vừa tối ưu chi phí. Tại phòng lab và các dự án hạ tầng mạng của VietITPro.vn, Generic Routing Encapsulation (GRE) Tunnel là một trong những phương thức đóng gói giao thức cổ điển nhưng cực kỳ đắc lực. Bài viết này sẽ mổ xẻ toàn diện cơ chế hoạt động, cấu hình chi tiết trên Cisco IOS, tối ưu MTU/MSS và xử lý các sự cố phát sinh thực tế từ góc nhìn của một kỹ sư mạng chuyên sâu.
Bản Chất Kỹ Thuật Của GRE Tunnel Và Cơ Chế Đóng Gói (Encapsulation)
GRE là một giao thức đường hầm (tunneling protocol) do Cisco phát triển và được chuẩn hóa tại RFC 2784. Chức năng cốt lõi của GRE là đóng gói bất kỳ gói tin thuộc tầng mạng nào (Layer 3 OSI) bên trong một gói tin IP khác, cho phép truyền tải các giao thức không định tuyến (như IPX, AppleTalk) hoặc thiết lập đường truyền trực tiếp giữa hai mạng qua một hạ tầng trung gian không bảo mật như Internet công cộng.
Cấu Trúc Gói Tin GRE (GRE Packet Structure)
Khi một gói tin đi qua GRE tunnel, Router Cisco sẽ thực hiện quá trình thêm các lớp header mới. Cấu trúc của một gói tin GRE hoàn chỉnh gồm các thành phần sau:
Việc bổ sung thêm Outer IP Header và GRE Header làm tăng kích thước tổng thể của gói tin thêm tối thiểu 24 bytes (20 bytes cho Outer IP + 4 bytes cho GRE). Đây chính là nguyên nhân gốc rễ gây ra hiện tượng phân mảnh gói tin (Fragmentation) nếu không được cấu hình tinh chỉnh MTU (Maximum Transmission Unit) phù hợp.
Ưu Điểm Và Nhược Điểm Thực Tế Khi Triển Khai Doanh Nghiệp
Dựa trên kinh nghiệm triển khai hàng trăm hệ thống mạng diện rộng (WAN) cho khách hàng tại TP.HCM, tôi đúc kết được các đặc tính kỹ thuật quan trọng của GRE:
- Ưu điểm:
- Hỗ trợ đa dạng các giao thức định tuyến động (OSPF, EIGRP, BGP) chạy qua đường hầm.
- Cấu hình đơn giản, tương thích cực tốt với hầu hết các dòng router doanh nghiệp từ Cisco, Juniper cho đến Mikrotik hay Linux Server.
- Không đòi hỏi phần cứng chuyên dụng mã hóa phức tạp như IPsec (dù có thể kết hợp chạy GRE over IPsec để tăng bảo mật).
- Nhược điểm:
- Không bảo mật (Unencrypted): Toàn bộ dữ liệu truyền qua GRE tunnel ở dạngcleartext (văn bản rõ). Bất kỳ ai bắt được gói tin trên đường truyền Internet đều có thể đọc được nội dung.
- Tốn băng thông overhead: Chi phí 24 bytes overhead cho mỗi gói tin làm giảm nhẹ băng thông thực tế (Goodput).
Chuẩn Bị Mô Hình Phòng Lab Và Sơ Đồ Mạng Triển Khai

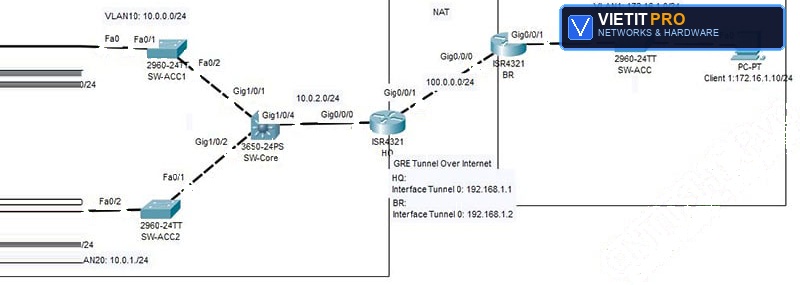

Để trực quan hóa quá trình cấu hình, chúng ta thiết lập mô hình mạng giả định cho một doanh nghiệp có Trụ sở chính và Chi nhánh kết nối qua mạng Internet giả lập:
Yêu cầu kỹ thuật đặt ra: Thiết lập đường hầm GRE giữa R1-HQ và R2-Branch, sau đó cấu hình định tuyến OSPF để các máy tính ở mạng LAN 10.10.0.0/16 và 10.20.0.0/16 có thể giao tiếp thông suốt với nhau.
Các Bước Cấu Hình Chi Tiết Trên Cisco IOS Router
Quá trình cấu hình được chia thành hai phần chính cho hai đầu Router. Chúng ta sẽ sử dụng giao diện dòng lệnh (CLI) của Cisco IOS.
Bước 1: Cấu Hình Cơ Bản Và Địa Chỉ IP WAN Cho Router Trụ Sở (R1-HQ)
Đầu tiên, truy cập vào R1-HQ, cấu hình địa chỉ IP cho cổng kết nối Internet (giả sử là GigabitEthernet0/0/0) và tạo một tuyến đường mặc định (Default Route) trỏ về phía nhà mạng ISP.
Bước 2: Cấu Hình Giao Diện Tunnel Trên R1-HQ
Giao diện Tunnel trong Cisco IOS được định danh bằng một số nguyên (ví dụ: tunnel 0). Ta cần khai báo địa chỉ IP của tunnel, giao thức đường hầm là GRE, cùng với IP nguồn và IP đích ngoài Internet.
Bước 3: Cấu Hình Tương Tự Cho Router Chi Nhánh (R2-Branch)
Chuyển sang Router tại chi nhánh, thực hiện các thao tác cấu hình tương ứng với thông số IP đã quy hoạch:
Sau khi hoàn tất bước này, hãy kiểm tra trạng thái interface bằng lệnh show ip interface brief. Nếu cấu hình chính xác và đường truyền Internet thông suốt, giao diện Tunnel0 ở cả hai đầu sẽ chuyển sang trạng thái up/up.
Tích Hợp Định Tuyến Động OSPF Qua GRE Tunnel
Để các mạng LAN sau lưng Router có thể thấy nhau mà không cần cấu hình static route thủ công phức tạp, chúng ta kích hoạt giao thức OSPF chạy trên cả interface Tunnel và interface mạng LAN nội bộ.
Cấu Hình Trên R1-HQ:
Cấu Hình Trên R2-Branch:
Kiểm tra sự hình thành láng giềng OSPF bằng lệnh show ip ospf neighbor. Bạn sẽ thấy trạng thái FULL xuất hiện, đồng nghĩa với việc bảng định tuyến của hai site đã được đồng bộ hóa.
Tối Ưu Hóa Kỹ Thuật: Xử Lý Vấn Đề MTU và MSS Trong Thực Tế
Một trong những pan bệnh kinh điển nhất khi triển khai GRE Tunnel tại các doanh nghiệp Việt Nam là hiện tượng: Ping thông các gói tin nhỏ nhưng truy cập web chậm, không mở được ứng dụng ERP, hoặc rớt kết nối đột ngột khi truyền file lớn.
Nguyên Nhân Gốc Rễ
Tiêu chuẩn MTU trên mạng Internet thông thường là 1500 bytes. Khi một gói tin 1500 bytes từ mạng LAN đi vào GRE Tunnel, Router sẽ gắn thêm 24 bytes header (GRE + Outer IP), làm kích thước tổng thể vọt lên 1524 bytes.
Nếu gói tin này đi qua một thiết bị trung gian của nhà mạng (ISP) có giới hạn MTU cứng là 1500 bytes và cờ DF (Don't Fragment) được bật, gói tin sẽ bị hủy và nhà mạng phải gửi ngược lại bản tin ICMP Fragmentation Needed. Tuy nhiên, trên thực tế, rất nhiều hệ thống tường lửa (Firewall) hoặc đường truyền cáp quang doanh nghiệp hiện nay chặn các gói tin ICMP này (hiện tượng ICMP Black Hole), khiến quá trình bắt tay TCP bị treo.
Giải Pháp Khắc Phục Chuyên Sâu
Để giải quyết triệt để vấn đề này, chúng ta có 2 cách cấu hình tối ưu trực tiếp trên Router Cisco:
Cách 1: Hiệu chỉnh TCP Maximum Segment Size (MSS) trên interface Tunnel
Lệnh này ép router tự động điều chỉnh giá trị MSS của các gói tin TCP đi qua tunnel sao cho khi cộng thêm header GRE không vượt quá MTU của đường truyền vật lý.
(Lưu ý: 1360 bytes là mức an toàn phổ biến khi trừ hao cho cả GRE và các lớp bảo mật bổ sung nếu có).
Cách 2: Tự động điều chỉnh MTU của giao diện Tunnel (Path MTU Discovery)
Cả hai đầu router (R1-HQ và R2-Branch) đều phải được cấu hình đồng bộ các thông số này để đảm bảo tính ổn định lâu dài cho hệ thống.
Các Lệnh Debug Và Xử Lý Sự Cố (Troubleshooting) thực tế
Khi hệ thống gặp sự cố mất kết nối qua đường hầm GRE, các kỹ sư tại VietITPro.vn thường tuân thủ quy trình kiểm tra từng lớp theo mô hình OSI từ dưới lên trên:
1. Kiểm tra kết nối vật lý WAN:
Đảm bảo hai đầu router thấy nhau qua Internet công cộng. Nếu ping không thông, kiểm tra lại cấu hình NAT, ACL hoặc đường truyền của nhà mạng ISP.
2. Kiểm tra trạng thái Interface Tunnel:
Xem các thông số về Input packets, Output packets, đặc biệt chú ý đến bộ đếm drops hoặc crc xem có bị lỗi nghẽn hay sai định dạng đóng gói không.
3. Kiểm tra bảng định tuyến:
Xác định xem các subnet của chi nhánh đã xuất hiện thông qua OSPF (ký hiệu O) hay chưa.
4. Sử dụng lệnh Traceroute kiểm tra đường đi:
Đảm bảo các gói tin đi qua đúng interface Tunnel0 mà không bị loop hoặc đi nhầm ra gateway mặc định của Internet.
Giải Đáp Câu Hỏi Thực Tế (FAQ)
1. GRE Tunnel có an toàn không? Dữ liệu có bị mã hóa không?
Trả lời: Không. GRE thuần túy chỉ là giao thức đóng gói, không cung cấp tính năng mã hóa hay xác thực dữ liệu. Bất kỳ ai bắt được gói tin trên đường truyền Internet đều đọc được nội dung bên trong. Do đó, trong môi trường sản xuất thực tế (Production), các doanh nghiệp thường kết hợp GRE over IPsec để vừa tận dụng khả năng định tuyến linh hoạt của GRE, vừa đảm bảo tính bảo mật tuyệt đối của mã hóa IPsec.
2. Tại sao interface Tunnel đã cấu hình đúng IP mà trạng thái vẫn là "up/down"?
Trả lời: Trạng thái "up/down" của interface Tunnel thường do hai nguyên nhân chính:
- Router nguồn không thể đi đến địa chỉ IP
tunnel destination(sai IP đích, bị chặn bởi Firewall của ISP, hoặc mất route đi Internet). - Sai cấu hình
tunnel source(trỏ nhầm interface đang down hoặc không có IP).
Hãy kiểm tra lại lệnh show ip route [IP_đích_tunnel] để đảm bảo router tìm thấy đường đi đến đầu bên kia.
3. Có thể chạy giao thức định tuyến BGP qua GRE Tunnel được không?
Trả lời: Hoàn toàn được. GRE hỗ trợ bất kỳ giao thức định tuyến lớp 3 nào bao gồm OSPF, EIGRP, RIP và BGP. Trong các thiết kế mạng doanh nghiệp lớn hoặc kết nối đa điểm (Multipoint), BGP chạy trên nền GRE/IPsec Tunnel là giải pháp chuẩn công nghiệp giúp quản lý định tuyến quy mô lớn cực kỳ hiệu quả.
Tổng Kết
Cấu hình GRE Tunnel trên Router Cisco là một kỹ năng nền tảng nhưng đòi hỏi sự am hiểu sâu sắc về cách thức xử lý gói tin, tính toán MTU/MSS và quản trị định tuyến. Việc nắm vững các bước triển khai thực tế cũng như các thủ thuật xử lý sự cố được chia sẻ trong bài viết này sẽ giúp bạn tự tin xây dựng hệ thống mạng doanh nghiệp ổn định, bảo mật và hiệu suất cao. Mọi thắc mắc kỹ thuật chuyên sâu về phần cứng mạng hoặc giải pháp hạ tầng CNTT, bạn đọc có thể liên hệ trực tiếp với đội ngũ kỹ sư tại VietITPro.vn để được hỗ trợ chi tiết.
