1. Lời Mở Đầu Từ Phòng Lab VietITPro
Trong các hạ tầng mạng doanh nghiệp hiện đại, việc quản trị tài nguyên IP đóng vai trò quyết định đến tính ổn định và bảo mật của toàn bộ hệ thống. Tại phòng lab của VietITPro, chúng tôi thường xuyên tiếp nhận các bài toán tối ưu hóa định tuyến hạ tầng, trong đó việc cố định địa chỉ IP cho các thiết bị cốt lõi (Core Devices, Servers, Printers, IP Cameras) là yêu cầu kỹ thuật bắt buộc.
Nhiều quản trị viên thường lầm tưởng rằng việc gán địa chỉ IP tĩnh chỉ thực hiện trên card mạng của thiết bị đầu cuối (Static IP) hoặc cấu hình trên các Router/Server chuyên dụng. Tuy nhiên, việc vận hành DHCP Static Binding (hay còn gọi là DHCP Reservation / MAC-to-IP Binding) trực tiếp trên Switch Cisco (đặc biệt là các dòng Layer 3 Switch hoặc Layer 2 hỗ trợ tính năng DHCP Snooping/Server) mang lại sự đồng bộ hóa tuyệt đối trong quản trị, giảm thiểu tối đa xung đột IP và ngăn chặn triệt để các hành vi giả mạo địa chỉ MAC (MAC Spoofing) trong mạng nội bộ.
Bài viết chuyên luận này sẽ mổ xẻ toàn diện từ nguyên lý hoạt động tầng phần cứng, cách thức xử lý gói tin của vi mạch ASICs, cấu trúc câu lệnh CLI trên Cisco IOS, phương pháp đo kiểm bằng thiết bị chuyên dụng cho đến quy trình xử lý sự cố thực tế tại hệ thống VietITPro Lab.
2. Nguyên Lý Hoạt Động & Kiến Trúc Phần Cứng Liên Quan
2.1. Cơ Chế DHCP Snooping và Binding Database
Khi một Switch Cisco đóng vai trò là DHCP Server (hoặc thiết bị trung gian thực hiện DHCP Snooping), hệ thống duy trì một cơ sở dữ liệu động gọi là DHCP Snooping Binding Database. Cơ sở dữ liệu này lưu trữ ánh xạ 4 thành phần cốt lõi:
- MAC Address: Địa chỉ vật lý của thiết bị client.
- IP Address: Địa chỉ IP được cấp phát hoặc gán tĩnh.
- Lease Time: Thời gian thuê bao (đối với dynamic) hoặc vô thời hạn (đối với static binding).
- VLAN ID & Port: Cổng vật lý và VLAN mà client đang kết nối.
Khi cấu hình DHCP Static Binding, quản trị viên ép buộc một địa chỉ MAC cụ thể phải nhận một địa chỉ IP định trước mỗi khi client phát tán bản tin DHCP Discover. Quá trình này không chỉ phục vụ việc quản lý địa chỉ mà còn là nền tảng cho các tính năng bảo mật cao cấp như DAI (Dynamic ARP Inspection) và IP Source Guard.
2.2. Kiến Trúc Vi Mạch ASICs và Xử Lý Gói Tin Ở Layer 2/3
Trên các dòng Switch Cisco Enterprise (ví dụ: Catalyst 3850, 9300 series), việc xử lý các gói tin DHCP nằm ở tầng điều khiển (Control Plane) nhưng được tăng tốc bởi phần cứng thông qua các vi mạch ASIC (Application-Specific Integrated Circuit) và TCAM (Ternary Content-Addressable Memory).
- TCAM Table: Lưu trữ các quy tắc lọc (Access Control Entries - ACEs) liên quan đến DHCP Snooping Binding. Khi một khung tin (frame) DHCP đi vào cổng switch, ASIC ngay lập tức tra cứu phần cứng (hardware lookup) để xác định xem cặp MAC/IP của gói tin có khớp với bảng Static Binding hay không mà không cần đẩy toàn bộ gói tin lên CPU (CPU-bound), từ đó giữ cho CPU Utilization của Switch luôn ở mức thấp (< 5%).
- DRAM & NVRAM: Lưu trữ cấu hình khởi động (
startup-config) và bảng binding đang hoạt động. Khi Switch khởi động lại, các cấu hình Static Binding trongrunning-configsẽ được nạp vào bộ nhớ đệm của ASIC để sẵn sàng xử lý các yêu cầu từ mạng LAN.
3. Quy Trình Chẩn Đoán & Đo Kiểm Thực Tế Bằng Thiết Bị Chuyên Dụng
Trong quá trình triển khai hệ thống mạng tại VietITPro Lab, việc xác thực tín hiệu vật lý và khả năng truyền dẫn gói tin DHCP đôi khi gặp trở ngại do lỗi cáp, suy hao tín hiệu hoặc nhiễu điện từ. Dưới đây là quy trình đo kiểm phần cứng và đường truyền trước khi cấu hình phần mềm.
3.1. Danh Mục Thiết Bị Đo Kiểm Sử Dụng Tại VietITPro Lab
- Đồng hồ vạn năng số (Digital Multimeter - DMM): Kiểm tra thông mạch cáp đồng UTP, đo điện áp cấp nguồn cho các Switch/Router.
- Máy đo cáp mạng chuyên nghiệp (Fluke Networks CableAnalyzer): Kiểm tra độ dài cáp, suy hao chéo (NEXT), suy hao phản xạ (Return Loss) trên các đường trunk/access nối tới Switch Cisco.
- Network Protocol Analyzer / Oscilloscope: Bắt gói tin trực tiếp tại lớp vật lý để kiểm tra biên độ tín hiệu điện (Voltage Amplitude) của các xung chuẩn Ethernet 1000BASE-T.
3.2. Bảng Thông Số Đo Đạc Kỹ Thuật Điện Tử & Mạng Tiêu Chuẩn
4. Hướng Dẫn Cấu Hình DHCP Static Binding Trên Switch Cisco
Phần này sẽ hướng dẫn chi tiết từng bước cấu hình DHCP Server và Static Binding trực tiếp trên một Switch Cisco (giả định sử dụng dòng Cisco Catalyst chạy hệ điều hành Cisco IOS và Switch đóng vai trò là DHCP Server cục bộ cho mạng LAN).
4.1. Sơ Đồ Topology Giả Định
- Switch Cisco: Cisco Catalyst 3850 (IP Quản trị:
192.168.1.1/24) - VLAN Quản lý & Data: VLAN 10 (
192.168.10.0/24) - Thiết bị cần gán IP tĩnh (Server / IP Camera):
- Tên thiết bị: Core-Server-01
- Địa chỉ MAC:
00:1A:2B:3C:4D:5E - Địa chỉ IP muốn gán cố định:
192.168.10.100
4.2. Các Bước Thực Thi Trên CLI
Bước 1: Truy cập chế độ cấu hình toàn cục (Global Configuration)
Bước 2: Loại trừ dải IP dành riêng cho Static Binding (Excluding IP Addresses)
Việc này ngăn không cho DHCP Pool tự động cấp phát IP tĩnh cho các thiết bị động khác, tránh xung đột IP.
Bước 3: Tạo DHCP Pool và định nghĩa các thông số mạng
Bước 4: Cấu hình Static Binding (Ánh xạ MAC sang IP)
Trên các dòng Switch Cisco hỗ trợ tính năng DHCP Server (IOS thông thường hỗ trợ câu lệnh host), cú pháp thực hiện như sau:
Lưu ý kỹ thuật: Đối với client-identifier, số tiền tố 01 đại diện cho kiểu phần cứng Ethernet, theo sau là địa chỉ MAC của thiết bị. Trong một số phiên bản Cisco IOS khác, bạn có thể dùng lệnh hardware-address thay thế:
Bước 5: Kích hoạt tính năng DHCP Snooping (Khuyến nghị bảo mật)
Để bảo vệ bảng Static Binding khỏi các cuộc tấn công giả mạo DHCP, cần bật DHCP Snooping trên VLAN tương ứng:
(Cổng kết nối tới Server hoặc cổng Uplink tin cậy phải được cấu hình lệnh ip dhcp snooping trust).
5. Xác Thực, Kiểm Tra Và Xử Lý Sự Cố (Troubleshooting)

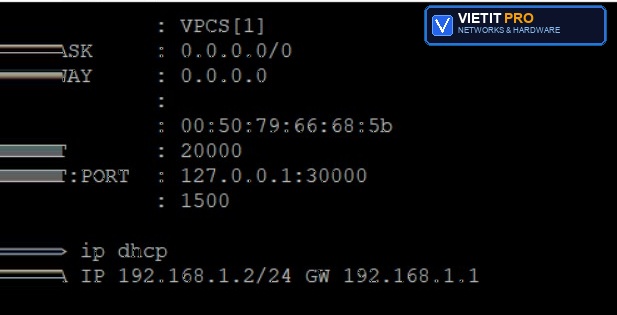

Sau khi hoàn tất cấu hình, kỹ sư tại VietITPro Lab luôn thực hiện các câu lệnh kiểm tra trạng thái để đảm bảo hệ thống hoạt động chính xác.
5.1. Các Câu Lệnh CLI Kiểm Tra Quan Trọng
- Kiểm tra trạng thái các bản ghi DHCP Binding:
Kết quả mẫu mong đợi:
- Kiểm tra xung đột IP trên mạng (IP Conflict):
Nếu bảng này xuất hiện địa chỉ IP 192.168.10.100, điều đó có nghĩa là có một thiết bị khác trong mạng đang sử dụng trùng địa chỉ IP này trước khi DHCP Server kịp cấp phát.
- Kiểm tra thống kê gói tin DHCP:
5.2. Các Pan Bệnh Thực Tế Thường Gặp & Hướng Xử Lý Triệt Để
Pan Bệnh 1: Thiết bị client không nhận được đúng IP tĩnh đã gán
- Nguyên nhân cốt lõi: Định dạng
client-identifierhoặchardware-addressnhập sai cấu trúc, hoặc thiết bị client sử dụng địa chỉ MAC ngẫu nhiên (MAC Randomization - tính năng bảo mật trên các hệ điều hành hiện đại như Windows 11, iOS, Android). - Hướng xử lý:
- Tắt tính năng MAC Randomization trên thiết bị client.
- Kiểm tra lại địa chỉ MAC thực tế bằng lệnh
show ip dhcp snooping bindingkhi client vừa kết nối. - Cập nhật lại câu lệnh
client-identifierchính xác trên Switch.
Pan Bệnh 2: Lỗi "DHCP_SNOOPING_SW_DROP" trên Log của Switch
- Nguyên nhân cốt lõi: Gói tin DHCP từ client hoặc server đi qua một cổng chưa được khai báo là tin cậy (
trusted port), dẫn đến việc Switch tự động thả (drop) gói tin theo chính sách bảo mật DHCP Snooping. - Hướng xử lý: Xác định chính xác cổng kết nối của nguồn cấp DHCP hoặc cổng Uplink, sau đó chạy lệnh
ip dhcp snooping trusttrên giao diện cổng đó.
6. Câu Hỏi Thường Gặp (FAQ) Chuyên Sâu
Sự khác biệt cốt lõi giữa Static IP trên OS và DHCP Static Binding trên Switch Cisco là gì?
Trả lời: Khi cấu hình Static IP trực tiếp trên hệ điều hành của thiết bị (OS), Switch hoàn toàn không hay biết về việc phân bổ này, dẫn đến nguy cơ quản trị viên khác gán nhầm IP đó cho thiết bị khác qua DHCP (gây xung đột IP). Ngược lại, DHCP Static Binding quản lý tập trung trên Switch, đảm bảo dải IP được kiểm soát chặt chẽ, kết hợp được với các tính năng bảo mật phần cứng như DHCP Snooping, DAI và IP Source Guard.
Tại sao khi cấu hình DHCP Static Binding trên một số dòng Switch Cisco lại yêu cầu tiền tố 01 trước địa chỉ MAC?
Trả lời: Tiền tố 01 trong trường client-identifier đại diện cho mã loại phần cứng (Hardware Type) theo chuẩn RFC 2132 (với 01 tương ứng với Ethernet). Khi client gửi bản tin DHCP Discover, nó đính kèm trường Client Identifier bao gồm loại phần cứng và địa chỉ MAC. Do đó, khi khai báo tĩnh trên Cisco IOS, chuỗi định danh phải khớp chính xác định dạng này để thuật toán khớp lệnh của Cisco nhận diện thành công.
Switch Cisco Layer 2 thông thường có thể làm DHCP Server và cấp Static Binding được không?
Trả lời: Các dòng Switch Layer 2 thuần túy (ví dụ: Cisco Catalyst 2960 series) không hỗ trợ dịch vụ DHCP Server nội tại (ip dhcp pool không khả dụng). Trên các thiết bị này, bạn chỉ có thể cấu hình tính năng DHCP Snooping để bảo vệ mạng và thực hiện Binding dựa trên dữ liệu Snooping học được từ DHCP Server bên ngoài (như Windows Server hoặc Router). Tính năng DHCP Server tích hợp đầy đủ chỉ có trên các dòng Layer 3 Switch hoặc Switch L2 hỗ trợ IP Base/IP Services nâng cao.
Làm thế nào để xử lý triệt để hiện tượng tràn bảng binding (DHCP Starvation Attack)?
Trả lời: Tấn công DHCP Starvation lợi dụng việc gửi hàng loạt bản tin DHCP Discover với các địa chỉ MAC giả mạo để chiếm đoạt toàn bộ dải IP của DHCP Pool. Để ngăn chặn tại VietITPro Lab, chúng tôi kết hợp cấu hình DHCP Static Binding cùng với lệnh `ip dhcp snooping limit rate
7. Thư Mục Tài Liệu Tham Khảo Kỹ Thuật Chuẩn Quốc Tế
- IEEE Standard for Ethernet: IEEE Std 802.3-2018 - Section 3: Management Information Base (MIB) definitions for Ethernet networks.
- IETF Request for Comments (RFC): RFC 2131 - Dynamic Host Configuration Protocol (DHCP).
- Cisco Systems Inc.: Cisco IOS IP Addressing Services Command Reference - "Configuring DHCP" (Catalyst 3850/9300 Configuration Guides).
- Cisco Security Best Practices: Implementing DHCP Snooping, Dynamic ARP Inspection (DAI), and IP Source Guard Technical Whitepaper.
- VietITPro Laboratory Internal Documentation: Hardware Diagnostics & Enterprise Network Deployment Standard (Document ID: VIP-NET-202X-V3).
