1. Bản chất Kỹ thuật Hệ thống Quản lý License trên Cisco ISR Series
Việc phân bổ và quản lý bản quyền phần mềm (License) trên các dòng Router dịch vụ tích hợp của Cisco (như ISR 1000, 2900, 4000 series và thế hệ Catalyst ISR 8300) không đơn thuần là một đoạn mã chuỗi ký tự kích hoạt tính năng trên tầng ứng dụng. Từ góc nhìn của một kỹ sư phần cứng và hệ thống nhúng mạng, hệ thống license Cisco ISR cấu thành từ một cơ chế bảo mật đa tầng, kết hợp chặt chẽ giữa Phần cứng bảo mật gốc (Hardware Root of Trust - RoT), Vi mạch lưu trữ khóa phiêu tán (Secure NVRAM/EEPROM) và Hệ điều hành Cisco IOS-XE (chạy trên kiến trúc Linux kernel tùy biến).
2.1. Cấu trúc Phần cứng và Nguyên lý Lưu trữ License
Mỗi bo mạch chủ (Mainboard) của Cisco ISR Series đều tích hợp một chip bảo mật phần cứng chuyên dụng, thường được định danh trong sơ đồ mạch (Schematic) dưới dạng chip Cisco Trust Anchor (CTA) hoặc chip Secure Unique Device Identifier (SUDI) kết hợp với chip EEPROM bảo mật (I2C bus giao tiếp trực tiếp với CPU trung tâm, ví dụ các dòng SoC QorIQ của NXP hoặc Intel Atom trên dòng ISR4000).
- SUDI (Secure Unique Device Identifier): Lưu trữ mã định danh thiết bị độc nhất chứa khóa công khai (Public Key) và chứng chỉ X.509 do Cisco Manufacturing CA cấp. Mã này gắn liền với số serial vật lý (Processor Board ID) được khắc laser trên bo mạch.
- Tamper-resistant NVRAM: Lưu trữ trạng thái hiện tại của các gói tính năng (Feature Set: IP Base, Security, UC, Data). Khi một file license được nạp vào hệ thống, các thuật toán mã hóa bất đối xứng (RSA/ECC) sẽ xác thực chữ ký số của file
.lichoặc tệp định danh thông minh (.text/.xml) dựa trên Public Key nhúng sẵn trong ROM của chip CTA.
2.2. Sự tiến hóa: Từ Right-To-Use (RTU) / PAK sang Cisco Smart Licensing

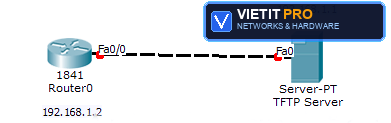

- Mô hình cũ (PAK - Product Activation Key & RTU): Sử dụng câu lệnh truyền thống
license boot module...hoặclicense right-to-use activate.... Thiết bị tự tạo ra một file yêu cầu (Request Code) dựa trên UDI (Universal Device Identifier), sau đó gửi lên cổng Portal của Cisco để lấy Activation Key. Key này được đưa vào thiết bị qua CLI và lưu vào file cấu hình chạy (running-config) hoặc flash (flash:/). - Mô hình hiện đại (Smart Licensing / SLP - Smart Licensing Using Policy): IOS-XE từ phiên bản 16.9.x trở lên tích hợp trực tiếp tác vụ gọi API HTTPS đến Cisco Smart Software Manager (CSSM) hoặc qua trạm trung gian On-Premises CSSM (Cisco Smart Software Manager On-Prem). Thiết bị sử dụng Token được tạo từ portal để xác thực định kỳ (mặc định 30 ngày) nhằm duy trì trạng thái "Authorized" cho các gói Security, AppX, hoặc Boost Performance.
2. Sơ đồ Khối và Luồng Dữ liệu Xác thực License (Data & Control Flow)
Để hiểu rõ cách một Router Cisco ISR xử lý lệnh kích hoạt license, chúng ta phân tích luồng dữ liệu (Data Flow) khi lệnh `license smart register
Phân tích các bước trong luồng xử lý:
- Giao tiếp Mạng (Transport Layer): IOS-XE khởi tạo tiến trình nền (smart-licensing daemon) thực hiện kết nối TLS v1.2/v1.3 ra ngoài Internet. Yêu cầu giao tiếp bắt buộc phải thông qua Gateway và DNS phân giải được tên miền
tools.cisco.comhoặc địa chỉ IP của On-Prem CSSM. - Xác thực Phần cứng (Hardware Binding): Khi nhận được phản hồi từ máy chủ Cisco, thiết bị đóng gói thông tin bao gồm UDI (gồm PID - Product ID, VID - Version ID, và SN - Serial Number đọc trực tiếp từ chip SUDI) gửi kèm trong gói tin đăng ký.
- Ghi nhận Trạng thái (State Mutation): Nếu UDI hợp lệ và Token chưa hết hạn/chưa vượt quá số lượng license mua, tiến trình daemon sẽ ghi trạng thái vào phân vùng lưu trữ bảo mật cục bộ. Nếu không có kết nối Internet, cơ chế Smart Licensing Using Policy (SLP) cho phép thiết bị hoạt động ở trạng thái Out-of-Compliance (OOC) trong một khoảng thời gian ân hạn (Grace Period) thường là 90 ngày.
3. Quy trình Triển khai Thực tế & Chẩn đoán Bằng Thiết bị Đo lường Chuyên dụng
Trong môi trường phòng lab VietITPro, việc kích hoạt license đôi khi gặp sự cố phần cứng tiềm ẩn (như lỗi mất xung clock thời gian thực RTC dẫn đến sai lệch chứng chỉ SSL/TLS, lỗi phân vùng Flash/NVRAM, hoặc hỏng hóc cổng quản lý). Dưới đây là quy trình xử lý thực tế kết hợp công cụ đo kiểm.
3.1. Chuẩn bị Thiết bị Đo Kiểm và Công cụ
- Máy hiện sóng (Oscilloscope - DSO): Dùng để đo xung nhịp giao tiếp I2C giữa CPU và chip EEPROM chứa cấu hình/license nếu xảy ra lỗi phần cứng
NVRAM write error. - Đồng hồ vạn năng số (Digital Multimeter - DMM): Kiểm tra điện áp cấp cho các IC nguồn phụ trên bo mạch chính (VDD Core, VDD_IO cho chip bảo mật CTA).
- Cáp Console (RJ45-to-USB / RS232): Tốc độ Baudrate chuẩn
9600hoặc115200bps, 8 data bits, no parity, 1 stop bit (8N1).
3.2. Bảng Thông số Kỹ thuật Đo đạc Phần cứng & Trạng thái Mạng liên quan đến License
3.3. Các bước Cấu hình Lệnh CLI thực tế (Smart Licensing)
Dưới đây là chuỗi lệnh thực hiện chuẩn xác trên dòng Cisco ISR 4000 Series (IOS-XE 16.12.x trở lên):
Để kiểm tra trạng thái kích hoạt sau khi chạy lệnh, sử dụng câu lệnh:
4. Phân tích Các Pan Bệnh Thực tế và Hướng Xử lý Triệt để
Trong quá trình vận hành hệ thống mạng doanh nghiệp, các kỹ sư thường gặp phải những lỗi liên quan đến license gây gián đoạn dịch vụ hoặc hạn chế băng thông (Throughput limitation). Dưới đây là các pan bệnh điển hình được đúc kết từ thực tiễn phòng Lab VietITPro.
Pan Bệnh 1: Lỗi "Authorization Pending" hoặc "Out of Compliance" kéo dài
- Hiện tượng: Thiết bị Router ISR sau khi đăng ký Smart License nhưng trạng thái hiển thị mãi ở mức
Pendinghoặc chuyển sangOut of Compliance(OOC). Băng thông cổng giao tiếp bị bóp nghẽn theo mức mặc định của gói base (Ví dụ: ISR4321 bị giới hạn ở 50Mbps thay vì 100Mbps). - Nguyên nhân gốc rễ:
- Thiết bị không thể kết nối HTTPS ra ngoài Internet do chính sách tường lửa (Firewall/ACL) của doanh nghiệp chặn cổng 443 hoặc chặn tên miền Cisco.
- Sai lệch thời gian hệ thống (System Time) quá lớn so với thực tế, khiến chứng chỉ SSL handshake giữa Router và Cisco CSSM bị từ chối.
- Hướng xử lý triệt để:
- Kiểm tra kết nối bằng lệnh:
telnet tools.cisco.com 443hoặcping tools.cisco.com. - Kiểm tra đồng hồ hệ thống:
show clock. Nếu sai, cấu hình lại NTP hoặc chỉnh tay bằng lệnhclock set hh:mm:ss Day Month Year. - Nếu hạ tầng mạng nằm trong vùng cách ly (Air-gapped network), bắt buộc phải chuyển sang giải pháp Cisco Smart Software Manager On-Prem (SSM On-Prem) hoặc sử dụng chế độ Axiom/SLP Transport via CSLU (Client Software Management Utility) chạy nội bộ.
Pan Bệnh 2: Lỗi Hỏng Hóc Phần cứng Phân vùng Lưu trữ (Corrupted NVRAM / Bootflash) làm mất License vĩnh viễn
- Hiện tượng: Router khởi động lên báo lỗi
Error loading license storagehoặcCorrupted security token database. Các tính năng cao cấp như Security (IPSec VPN, Firewall) tự động vô hiệu hóa. - Nguyên nhân gốc rễ: Lỗi ghi/đọc trên chip EEPROM tích hợp do số lần ghi (Write cycles) vượt ngưỡng chịu tải, hoặc mất nguồn đột ngột (Sudden Power Loss) trong quá trình IOS-XE ghi trạng thái license xuống phân vùng bảo mật.
- Hướng xử lý triệt để:
- Thực hiện xóa và khởi tạo lại cơ sở dữ liệu license:
- Nếu lệnh trên thất bại do lỗi phần cứng không thể ghi file, tiến hành tháo thiết bị, dùng thiết bị đo kiểm kiểm tra mạch nguồn cấp cho chip bảo mật. Nếu chip CTA/SUDI chết phần cứng, bắt buộc phải thay thế bo mạch chủ (System Board) hoặc liên hệ Trung tâm bảo hành Cisco để cấp lại UDI mới.
5. Câu hỏi Thường gặp (FAQ) Chuyên sâu Kỹ thuật
Q1: Tại sao các dòng Cisco ISR 4000 series khi hết license Smart Licensing không bị tắt hoàn toàn mà chỉ bị giới hạn băng thông (Performance Throttling)?
> Trả lời: Cisco thiết kế kiến trúc phân chia phần cứng và phần mềm dựa trên mô hình Pay-as-you-grow. Khi license hết hạn hoặc không kết nối được server, hệ thống sẽ rơi vào chế độ đánh giá (Evaluation Mode) hoặc kích hoạt chính sách dự phòng (Grace Period / OOC). Mục đích kỹ thuật là duy trì tính liên tục của mạng doanh nghiệp (Business Continuity) ở mức tối thiểu (Base Performance), tránh việc sập toàn bộ hệ thống mạng cốt lõi (Core/Edge Routing) nhưng vẫn đảm bảo tuân thủ bản quyền thương mại bằng cách bóp băng thông định tuyến.
Q2: Làm thế nào để Active License cho Router Cisco ISR trong môi trường mạng hoàn toàn cách ly Internet (Air-gapped / Secure Network)?
> Trả lời: Bạn cần triển khai máy chủ Cisco Smart Software Manager On-Prem (SSM On-Prem) bên trong mạng nội bộ của doanh nghiệp. Sau đó, cấu hình Router trỏ kết nối Smart Transport đến địa chỉ IP nội bộ của máy chủ này thay vì trỏ ra Internet công cộng:
> `license smart transport url https://
> Quy trình xuất file yêu cầu (Reservation Request Code) và nhập mã cấp phép phản hồi (Reservation Authorization Code) thực hiện hoàn toàn thủ công thông qua tệp tin văn bản (.txt).
Q3: Khi thay thế bo mạch chủ (Mainboard Replacement) do sự cố phần cứng, trạng thái license của Router ISR sẽ như thế nào?
> Trả lời: Khi thay mainboard mới, số Serial Number (SN) và UDI của thiết bị sẽ thay đổi hoàn toàn vì chip SUDI / Hardware Root of Trust đã bị đổi mới. Các license cũ gắn với UDI cũ sẽ không còn hiệu lực. Kỹ sư hệ thống bắt buộc phải truy cập vào cổng quản lý Cisco Smart Account (CSSM), thực hiện thao tác Transfer License từ UDI cũ sang UDI mới của thiết bị thay thế, sau đó tạo Token mới để đăng ký lại trên Router.
Q4: Làm thế nào để kiểm tra chính xác các tính năng (Feature Set) nào đang được kích hoạt và dung lượng băng thông hiện tại của Router ISR?
> Trả lời: Bạn sử dụng tổ hợp lệnh sau trên giao diện CLI của IOS-XE:
> show platform hardware throughput (Kiểm tra băng thông thực tế đang được kích hoạt).
> show license feature (Hiển thị danh sách toàn bộ các tính năng có thể kích hoạt và trạng thái hiện tại).
> show license status (Hiển thị chi tiết trạng thái kết nối Smart Licensing, Compliance Status, và thời gian Grace Period còn lại).
6. Thư mục Tài liệu Tham khảo Kỹ thuật Chuẩn Quốc tế
- Cisco Systems, Inc. - Cisco IOS XE Configuration Guide: Smart Licensing (ISR 4000 & 1000 Series). Cisco Document ID: ciscosecure-licensing-guide-isr4k.
- IEEE Standard for Local and metropolitan area networks - IEEE Std 802.1Q-2018 (VLAN and Security Protocols in Enterprise Routing).
- NXP Semiconductors - QorIQ LS1046A Data Sheet: Multi-Core Packet Processors and Secure Boot Architecture.
- VietITPro Engineering Lab - Internal Technical Document: Hardware Diagnostics & Firmware Recovery Procedures for Enterprise Routing Platforms, Edition 2024.
