Trong kỷ nguyên công nghệ hiện nay, dòng laptop Asus TUF Gaming đã khẳng định được vị thế vững chắc nhờ sự kết hợp hoàn hảo giữa hiệu năng mạnh mẽ và độ bền đạt chuẩn quân đội MIL-STD-810H. Tuy nhiên, dù phần cứng có bền bỉ đến đâu, viên pin – "trái tim" cung cấp năng lượng cho toàn bộ hệ thống – vẫn là linh kiện tiêu hao có tuổi thọ hữu hạn. Tại Trung tâm Nghiên cứu & Sửa chữa VietITPro.vn, chúng tôi nhận thấy rằng việc thay pin cho các dòng Asus TUF (như FX504, FX505, FX506, FA506, FA507...) không đơn thuần là tháo cũ lắp mới. Đó là một quy trình kỹ thuật đòi hỏi sự am hiểu sâu sắc về kiến trúc nguồn, cơ chế quản lý năng lượng của Firmware và các tiêu chuẩn an toàn cháy nổ khắt khe.
Việc duy trì một viên pin lỗi thời hoặc bị phồng không chỉ làm giảm tính di động mà còn tiềm ẩn nguy cơ phá hủy các linh kiện lân cận như Touchpad, bàn phím, và thậm chí là gây đoản mạch trên Mainboard. Bài viết này, dưới góc độ của một Kỹ Sư Phần Cứng, tôi sẽ phân tích chi tiết từ cấu trúc vi mạch đến quy trình thay thế chuẩn Lab để quý khách hàng và các kỹ thuật viên có cái nhìn toàn diện nhất.
1. Phân Tích Nguyên Lý Hoạt Động & Cấu Trúc Vi Mạch Linh Kiện

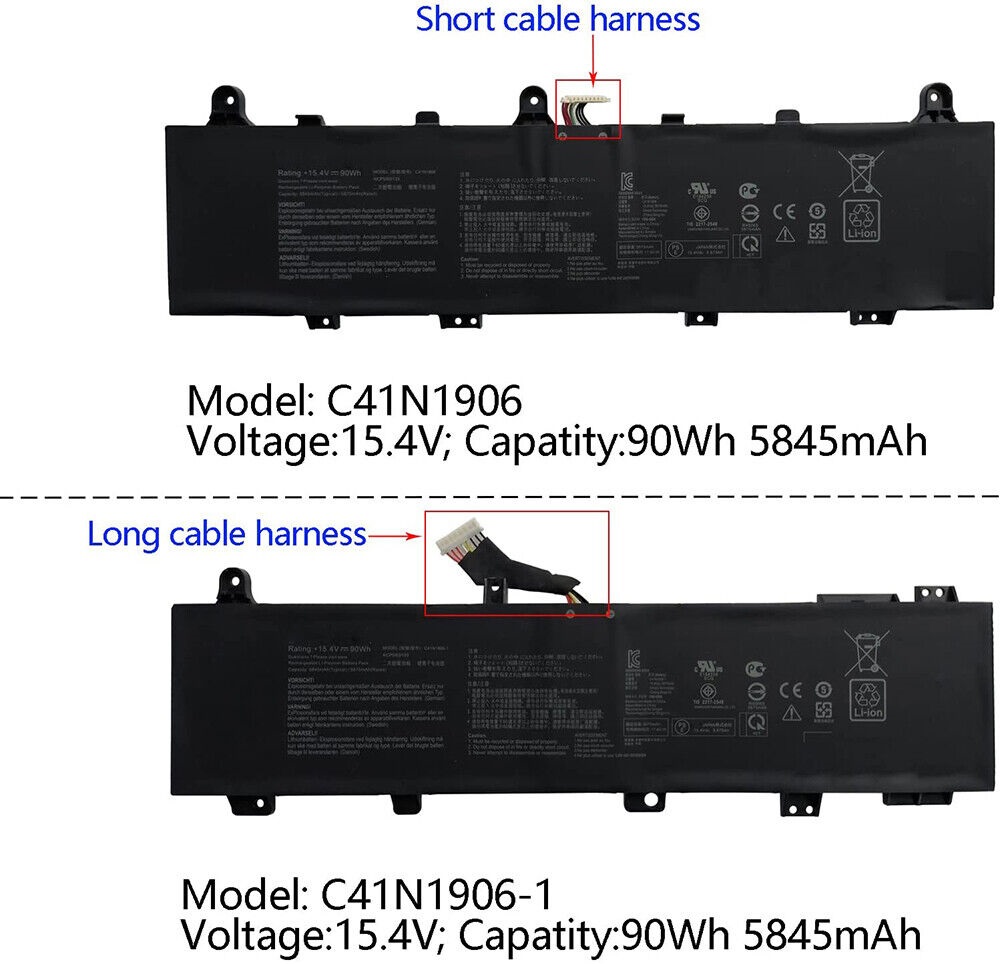

Pin của Asus TUF Gaming chủ yếu sử dụng công nghệ Lithium-ion Polymer (Li-Po) với cấu trúc nhiều Cell (thường là 3-cell hoặc 4-cell) được mắc nối tiếp hoặc song song (3S1P hoặc 4S1P) để đạt được mức điện áp danh định từ 11.4V đến 15.4V.
Cấu trúc mạch quản lý pin (BMS - Battery Management System):
Bên trong mỗi viên pin Asus TUF là một bảng mạch BMS cực kỳ phức tạp. Mạch này bao gồm:
- IC Quản lý chính (Gas Gauge IC): Thường là các dòng chip của Texas Instruments (như BQ40Z50). Chip này có nhiệm vụ tính toán dung lượng thực tế (Full Charge Capacity), theo dõi số lần sạc xả (Cycle Count) và báo cáo trạng thái qua giao thức SMBus (System Management Bus) tới Embedded Controller (EC) trên Mainboard.
- Hệ thống MOSFET bảo vệ: Các linh kiện bán dẫn này đóng vai trò là "cầu chì điện tử". Khi phát hiện dòng điện quá tải, quá áp hoặc nhiệt độ vượt ngưỡng an toàn, BMS sẽ ngay lập tức ngắt MOSFET để cách ly các Cell pin khỏi hệ thống, tránh cháy nổ.
- Cảm biến nhiệt (Thermistor): Được dán trực tiếp lên bề mặt các Cell pin để giám sát nhiệt độ thời gian thực.
Nguyên lý cấp nguồn và sạc:
Khi cắm Adapter, IC sạc trên Mainboard (thường là dòng BQ24780S hoặc tương đương trên Asus) sẽ thực hiện quy trình hạ áp từ 19V-20V xuống mức điện áp sạc an toàn cho pin. Quá trình này được điều khiển bởi các xung PWM (Pulse Width Modulation) thông qua các cuộn cảm và tụ lọc. Nếu giao tiếp giữa Pin và EC bị gián đoạn (do lỗi đường Data/Clock trên cáp pin), hệ thống sẽ không nhận diện được pin hoặc báo lỗi "Plugged in, not charging".
2. Dấu Hiệu Hư Hỏng Thực Tế & Phân Biệt Lỗi Phần Mềm vs Lỗi Phần Cứng
Trong quá trình tiếp nhận máy tại VietITPro, chúng tôi phân loại lỗi pin thành các nhóm triệu chứng sau:
A. Lỗi vật lý và hóa học (Phần cứng pin):
- Chai pin tự nhiên: Dung lượng thực tế thấp hơn nhiều so với dung lượng thiết kế (Design Capacity). Máy chỉ dùng được 1 - 2 giờ là sập nguồn.
- Phồng pin (Swelling): Đây là hiện tượng nguy hiểm nhất. Do phản ứng hóa học tạo khí bên trong các lớp Polymer, viên pin phình to làm cong vỏ máy, đẩy bàn phím hoặc làm liệt Touchpad. Nếu thấy vỏ nhựa phía dưới có dấu hiệu biến dạng, cần thay thế ngay lập tức.
- Tăng nội trở (Internal Resistance): Pin vẫn báo 100% nhưng khi chạy tác vụ nặng (Gaming, Render), điện áp sụt đột ngột khiến máy khởi động lại.
B. Lỗi mạch điều khiển và giao tiếp:
- Báo lỗi "No Battery Detected": Dù pin vẫn lắp trong máy nhưng Windows hiện dấu X đỏ. Nguyên nhân có thể do đứt cầu chì nhiệt trên BMS hoặc hỏng IC Gas Gauge.
- Lỗi Firmware/BIOS: Đôi khi Asus TUF gặp lỗi xung đột phần mềm khiến hệ thống không điều khiển được dòng sạc. Cần phân biệt bằng cách kiểm tra trong môi trường BIOS hoặc dùng phần mềm BatteryInfoView để đọc dữ liệu SMBus.
C. Lỗi đường nguồn trên Mainboard (Dễ nhầm với lỗi pin):
- Chập đường nguồn sạc: IC sạc hoặc MOSFET chuyển mạch bị thủng (Short-circuit), dẫn đến việc không thể đưa dòng điện vào pin.
- Dòng rò (Leakage Current): Máy tắt hoàn toàn nhưng pin vẫn bị tụt phần trăm nhanh chóng qua đêm.
3. Bảng So Sánh Chi Tiết: Linh Kiện Zin OEM Chính Hãng vs Linh Kiện Kém Chất Lượng
Việc lựa chọn linh kiện thay thế quyết định 90% độ bền của máy sau sửa chữa. Dưới đây là bảng so sánh kỹ thuật:
4. Quy Trình 6 Bước Đo Kiểm & Thay Thế Chuẩn Phòng Lab Kỹ Thuật VietITPro
Tại VietITPro, chúng tôi áp dụng quy trình nghiêm ngặt để đảm bảo không xảy ra bất kỳ sai sót kỹ thuật nào, dù là nhỏ nhất.
Bước 1: Tiếp nhận và Chẩn đoán bằng phần mềm chuyên dụng
Kỹ thuật viên sử dụng phần mềm chẩn đoán độc quyền và Battery Report của Windows để kiểm tra mức độ chai (Wear Level). Sử dụng máy hiện sóng (Oscilloscope) để kiểm tra xung nhịp trên đường SMBus nếu máy không nhận pin.
Bước 2: Cách ly nguồn điện & Chống tĩnh điện (ESD)
Đây là bước quan trọng nhất mà nhiều thợ tay ngang thường bỏ qua. Kỹ thuật viên phải đeo vòng chống tĩnh điện. Sau khi mở nắp lưng, việc đầu tiên là rút jack cắm pin. Lưu ý: Đầu nối pin của Asus TUF thường có lẫy sắt khóa (Metal Clip), nếu không biết cách mở sẽ làm gãy chân socket trên Mainboard.
Bước 3: Tháo dỡ và Vệ sinh khoang chứa
Tháo các ốc định vị pin. Đối với các dòng pin bị phồng, kỹ thuật viên phải cực kỳ cẩn thận không để vật sắc nhọn chạm vào lớp vỏ Polymer. Sau khi tháo pin, tiến hành vệ sinh bụi bẩn tích tụ dưới khoang pin và kiểm tra các cáp kết nối (Touchpad, Keyboard) chạy phía dưới xem có bị ảnh hưởng không.
Bước 4: Lắp đặt pin mới & Kiểm tra dòng sạc/xả
Lắp pin Zin OEM mới vào vị trí. Cắm lại jack nguồn và khóa lẫy sắt chắc chắn. Trước khi đóng nắp, kỹ thuật viên sử dụng máy đo dòng DC để kiểm tra xem dòng sạc có đạt mức tiêu chuẩn (ví dụ: 2.5A - 4A tùy model) hay không.
Bước 5: Cân chỉnh (Calibration) & Cập nhật Firmware
Sau khi lắp pin, máy được khởi động vào BIOS để kiểm tra trạng thái nhận diện. Tiến hành quy trình sạc đầy 100% và xả xuống 5% để mạch BMS đồng bộ lại dung lượng thực tế của Cell mới. Nếu cần thiết, kỹ thuật viên sẽ cập nhật BIOS phiên bản mới nhất để tối ưu hóa thuật toán sạc.
Bước 6: Kiểm tra Burn-in áp lực cao
Máy được chạy các bài Test Stress (như FurMark hoặc 3DMark) trong chế độ dùng pin để đảm bảo pin mới chịu được dòng xả lớn khi CPU và GPU hoạt động ở công suất tối đa mà không gây sập nguồn.
5. Bảng Báo Giá Chi Tiết & Thời Gian Bảo Hành Từng Dòng Máy
Lưu ý: Giá dưới đây là giá tham khảo cho linh kiện Zin OEM, giá thực tế có thể thay đổi tùy theo thời điểm và mã Part Number cụ thể trên máy.
6. Bảng Chẩn Đoán Lỗi Nhanh & Giải Pháp Kỹ Thuật
Dành cho khách hàng muốn tự kiểm tra sơ bộ tình trạng máy của mình:
7. Hướng Dẫn Bảo Dưỡng Kéo Dài Tuổi Thọ & 4 Đặc Quyền Vàng Tại VietITPro
Sau khi thay pin mới, việc sử dụng đúng cách sẽ giúp kéo dài tuổi thọ linh kiện từ 3-5 năm. Các kỹ sư tại VietITPro khuyên bạn:
1. Giới hạn mức sạc: Sử dụng tính năng "Battery Health Charging" trong ứng dụng MyAsus để giới hạn mức sạc ở 60% hoặc 80% nếu bạn thường xuyên cắm sạc cố định. Điều này giúp giảm áp lực hóa học lên các Cell pin.
2. Kiểm soát nhiệt độ: Nhiệt độ là kẻ thù số 1 của pin Li-Po. Hãy đảm bảo hệ thống tản nhiệt của Asus TUF luôn sạch sẽ. Nhiệt độ môi trường lý tưởng cho pin là dưới 35°C.
3. Tránh xả cạn: Đừng bao giờ để pin sập nguồn về 0%. Hãy cắm sạc khi máy báo còn khoảng 15-20%.
4. Sử dụng Adapter Zin: Điện áp không ổn định từ các cục sạc "lô" sẽ phá hủy mạch BMS của pin rất nhanh.
4 Đặc Quyền Vàng khi thay pin tại VietITPro.vn:
- Đặc quyền 1: Linh kiện chuẩn Zero-Defect. Chúng tôi chỉ sử dụng pin Zin OEM từ các nhà cung cấp uy tín nhất, đảm bảo thông số kỹ thuật khớp 100% với máy gốc.
- Đặc quyền 2: Lấy liền trong 20 phút. Quy trình tối ưu giúp khách hàng tiết kiệm thời gian, quan sát trực tiếp toàn bộ quá trình thay thế.
- Đặc quyền 3: Vệ sinh máy & Tra keo tản nhiệt miễn phí. Khi thay pin, chúng tôi hỗ trợ làm sạch hệ thống quạt tản nhiệt để đảm bảo môi trường hoạt động mát mẻ nhất cho viên pin mới.
- Đặc quyền 4: Bảo hành 1 đổi 1 siêu tốc. Nếu có bất kỳ lỗi kỹ thuật nào từ nhà sản xuất trong thời gian bảo hành, VietITPro cam kết đổi mới ngay lập tức, không chờ đợi sửa chữa.
Với đội ngũ kỹ sư giàu kinh nghiệm và trang thiết bị hiện đại, VietITPro.vn tự tin là đơn vị hàng đầu cung cấp giải pháp năng lượng chuyên sâu cho dòng laptop Asus TUF Gaming. Hãy để chúng tôi chăm sóc "trái tim" cho chiếc laptop của bạn một cách chuyên nghiệp nhất!
