1. Bản Chất Phần Cứng và Nguyên Lý Hoạt Động của FEM WiFi
Khi tháo tung một chiếc Access Point (AP) chuyên dụng dành cho doanh nghiệp, điểm khác biệt cốt lõi giữa nó với các dòng thiết bị dân dụng (SOHO) phổ thông không nằm ở logo thương hiệu, mà nằm ở cụm mạch RF Front-End (Radio Frequency Front-End Module - FEM). Đối với các kỹ sư vi mạch và hệ thống, FEM không đơn thuần là một linh kiện khuếch đại tín hiệu thô sơ, mà là một hệ thống vi mạch hỗn hợp (Mixed-Signal IC) chịu trách nhiệm sinh tử trong việc chuyển đổi, điều hòa và tối ưu hóa năng lượng sóng vô tuyến trước khi nó được bức xạ qua không gian hoặc sau khi được thu về từ anten.

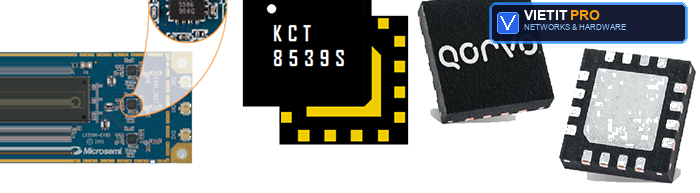

1.1 Cấu Trúc Khối Phần Cứng Vi Mạch của FEM WiFi
Một IC FEM tiêu chuẩn tích hợp ba thành phần bán dẫn cốt lõi trên cùng một đế silicon hoặc đóng gói đa chip (Multi-Chip Module - MCM):
- Bộ khuếch đại công suất phát (Power Amplifier - PA): Nằm ở nhánh truyền dẫn (Tx Chain). Nhiệm vụ của PA là nâng biên độ điện áp tín hiệu RF từ bộ thu phát trung tâm (Baseband/Transceiver SoC) lên mức công suất đủ lớn để thắng được suy hao không gian (Path Loss) và nhiễu môi trường. Trong các chuẩn WiFi hiệu năng cao như WiFi 6 (802.11ax) và WiFi 7 (802.11be), PA phải duy trì độ tuyến tính cực cao để không làm biến dạng biểu đồ chòm sao điều chế (Constellation Diagram) của các sơ đồ điều chế biên độ-pha bậc cao như 1024-QAM hoặc 4096-QAM.
- Bộ khuếch đại tạp âm thấp (Low Noise Amplifier - LNA): Nằm ở nhánh thu (Rx Chain). LNA có nhiệm vụ khuếch đại tín hiệu vô tuyến cực yếu thu được từ anten (thường ở mức từ -30 dBm đến -90 dBm) trước khi đưa vào bộ chuyển đổi ADC của SoC. Thông số quan trọng nhất của LNA là Hệ số tạp âm (Noise Figure - NF). Một LNA cao cấp phải có NF thấp (dưới 1.5 dB) để tránh việc "khuếch đại cả tín hiệu lẫn tạp âm nền", qua đó bảo vệ tỷ lệ tín hiệu trên nhiễu (SNR) cho hệ thống thu.
- Bộ chuyển mạch truyền/thu (Transmit/Receive Switch - T/R Switch): WiFi là công nghệ truyền thông bán song công (Half-Duplex) trên cùng một dải tần số (Time Division Duplexing - TDD). T/R Switch hoạt động như một "người gác cổng" tốc độ cao, chuyển mạch định hướng tín hiệu giữa PA và LNA sang cổng anten chung. Tốc độ chuyển mạch này phải tính bằng nano-giây (ns) để bắt kịp các khoảng thời gian chuyển đổi khe thời gian MAC trong khung truyền dẫn không dây.
1.2 Nguyên Lý Hoạt Động Ở Tầng Vật Lý (PHY)
Khi gói tin từ bộ xử lý trung tâm (SoC) được điều chế thành tín hiệu RF ở tần số trung gian (IF) hoặc trực tiếp ở băng tần cao (2.4GHz, 5GHz, hoặc 6GHz), nó đi qua chân điều khiển chân chọn công suất (TX_ENABLE) để kích hoạt PA trong FEM.
- Quá trình truyền (Tx): Tín hiệu RF đi vào PA, chịu tác động của dòng điện thiên áp (Bias Current) lớn để đẩy Transistor công suất vào miền hoạt động tuyến tính (thường là chế độ Class AB). Công suất đầu ra của PA được đo bằng đơn vị dBm hoặc Watt. Tuy nhiên, việc đẩy công suất lên cao đồng nghĩa với việc gia tăng các thành phần phi tuyến tính, sinh ra hiện tượng méo xuyên điều chế (Intermodulation Distortion - IMD) gây tràn phổ (Spectral Regrowth), làm nhiễu các kênh lân cận. Do đó, các FEM hiện đại tích hợp các mạch tiền méo kỹ thuật số (Digital Pre-Distortion - DPD) hoặc mạch điều khiển công suất tự động (Automatic Power Control - APC) để cân bằng giữa công suất bức xạ và độ tinh khiết của phổ tín hiệu (EVM - Error Vector Magnitude).
- Quá trình thu (Rx): Khi T/R Switch chuyển trạng thái sang chế độ nhận, tín hiệu từ không gian va đập vào anten, đi qua bộ lọc thông dải (Bandpass Filter) để loại bỏ các sóng hài ngoại vi, sau đó tiến thẳng vào LNA của FEM. Tại đây, tín hiệu được khuếch đại biên độ mà không làm suy giảm SNR, tạo tiền đề để khối thu trên SoC giải mã chính xác các luồng dữ liệu không dây tốc độ cao.
2. Thông Số Kỹ Thuật Vi Mạch FEM và Phương Pháp Đo Kiểm Chuyên Sủng
Trong quá trình nghiên cứu, phát triển và sửa chữa phần cứng tại phòng lab VietITPro, việc đánh giá chất lượng của một module FEM không thể dựa vào các thông số marketing ghi trên vỏ hộp, mà phải thông qua việc đo đạc thực tế bằng các thiết bị đo kiểm chuyên dụng.
2.1 Bảng Thông Số Kỹ Thuật Chuẩn Của FEM WiFi Doanh Nghiệp Cao Cấp
2.2 Quy Trình Đo Kiểm Phần Cứng Thực Tế Tại Phòng Lab
Để kiểm tra một mạch FEM trên bo mạch Access Point gặp sự cố (ví dụ: máy phát WiFi yếu, không thu được tín hiệu từ khoảng cách xa, hoặc mất kết nối liên tục), kỹ sư phần cứng tiến hành quy trình chẩn đoán 5 bước như sau:
- Kiểm tra ngoại quan và nhiệt độ bằng Camera Hồng Ngoại: Cấp nguồn cho AP bằng nguồn DC biến đổi (Regulated DC Power Supply). Quan sát nhiệt độ của IC FEM. Nếu dòng tiêu thụ (Current Draw) đứng yên ở mức rất thấp hoặc vọt lên mức quá tải (Short Circuit) kèm theo hiện tượng IC nóng rực (>85°C) khi không truyền dữ liệu, kết luận IC FEM đã bị thủng lớp bán dẫn bên trong (Internal Die Breakdown).
- Đo đạc điện áp nguồn nuôi và chân điều khiển (VOM/Oscilloscope):
- Đo chân của FEM phải đạt chính xác . Nếu điện áp sụt áp dưới 3.0V, kiểm tra cuộn cảm lọc nguồn (Ferrite Bead) và tụ gốm decoupling.
- Kiểm tra các chân điều khiển logic (CPS, CS, CTX, CRX) từ SoC xuất sang FEM bằng Oscilloscope băng thông tối thiểu 500MHz. Khi AP thực hiện việc truyền dữ liệu, các chân này phải xuất hiện xung vuông TTL chuyển mức từ 0V lên . Nếu mất tín hiệu điều khiển, lỗi nằm ở phần mềm điều khiển (Driver) hoặc hỏng chân giao tiếp trên SoC.
- Phân tích phổ tín hiệu RF bằng Network Analyzer / Spectrum Analyzer:
- Kết nối cổng RF out của AP qua bộ suy hao công suất (Attenuator) vào Máy phân tích phổ.
- Phát một gói tin kiểm tra (Test Packet) liên tục từ AP và đo phổ công suất. Kiểm tra độ phẳng của biên độ băng thông (Flatness) và đo độ méo phi tuyến EVM. Nếu EVM vượt quá ngưỡng cho phép của chuẩn WiFi (ví dụ: đối với 1024-QAM), PA trong FEM đã bị bão hòa hoặc suy giảm tuổi thọ do nhiệt độ vận hành lâu năm.
- Kiểm tra trở kháng đường truyền (RF Trace Impedance): Sử dụng Đồng hồ vạn năng VOM đo thông mạch và đo điện trở rò rỉ tại các tụ ghép nối RF (AC Coupling Capacitors) trên đường dẫn từ FEM đến cụm anten. Trở kháng đặc tính của đường mạch vi dải (Microstrip Trace) trên bo mạch phải đạt chuẩn 50\,Ω. Bất kỳ sự nứt gãy nào trên lớp đồng PCB đều gây phản xạ sóng đứng, làm tăng tỷ lệ sóng phản xạ (VSWR > 2.0), dẫn đến cháy tầng công suất PA của FEM.
3. Vai Trò Sống Còn của FEM WiFi Trong Mạng Doanh Nghiệp (Enterprise Network)
Trong một hệ thống mạng doanh nghiệp quy mô lớn (Enterprise Campus, Smart Factory, Smart Hospital), các thiết bị Access Point không đơn thuần là phát sóng cho vài thiết bị kết nối như môi trường gia đình. Sự hiện diện của FEM chất lượng cao quyết định trực tiếp đến hiệu suất toàn cục của mạng không dây.
3.1 Khắc Phục Hiện Tượng "Bất Đối Xứng Liên Kết" (Link Asymmetry)
Một trong những vấn đề trầm trọng nhất trong mạng WiFi doanh nghiệp là hiện tượng bất đối xứng liên kết: Điện thoại hoặc Laptop của người dùng có công suất phát nhỏ (10 - 14dBm), trong khi Access Point thông thường có công suất lớn hơn (20dBm).
- Điều này dẫn đến tình trạng: Thiết bị đầu cuối (Client) nghe thấy tiếng của AP, nhưng AP lại không nghe thấy tiếng phản hồi của Client do tín hiệu từ Client quá yếu khi truyền ngược lại qua khoảng cách xa hoặc xuyên qua nhiều bức tường bê tông.
- Vai trò của FEM: Nhờ có tầng LNA độ nhạy cực cao (), cụm FEM trên AP doanh nghiệp hoạt động như một "đôi tai siêu thính", cho phép thu nhận và giải mã chính xác các gói tin phản hồi có biên độ cực yếu từ các thiết bị di động ở khoảng cách xa hoặc ở vùng biên của vùng phủ sóng (Cell Edge). Nhờ đó, hiện tượng rớt gói tin (Packet Loss) do lỗi Timeout đường lên (Uplink) được triệt tiêu hoàn toàn.
3.2 Đảm Bảo Độ Trễ Thấp (Low Latency) và Mật Độ Kết Nối Cao (High Density)
Các ứng dụng doanh nghiệp hiện đại như Hội nghị truyền hình 4K/8K, Thực tế ảo/Thực tế tăng cường (AR/VR), và Hệ thống robot tự hành trong nhà máy (AGV/AMR) đòi hỏi độ trễ đường truyền dưới 10ms và khả năng chuyển vùng (Roaming) liền mạch.
- Các dòng FEM cao cấp tích hợp khả năng đáp ứng nhanh với các chế độ quản lý công suất động của chuẩn WiFi 6/7 (như Target Wake Time - TWT).
- Khi hàng trăm client cùng gửi dữ liệu trong một khoảng thời gian ngắn (MU-OFDMA), mạch FEM phải chịu được áp lực chuyển mạch liên tục mà không bị suy hao công suất hoặc quá nhiệt. Điều này giúp duy trì thông lượng (Throughput) ổn định ngay cả trong môi trường có mật độ thiết bị dày đặc (High-Density Environments) như giảng đường, trung tâm hội nghị hay văn phòng mở.
3.3 Tối Ưu Hóa Vùng Phủ Sóng và Giảm Số Lượng Thiết Bị AP
Doanh nghiệp luôn phải cân đối chi phí đầu tư hạ tầng (CAPEX) và chi phí vận hành (OPEX). Việc sử dụng các Access Point trang bị hệ thống FEM công suất cao cho phép:
- Mở rộng bán kính phủ sóng của mỗi AP thêm từ 30% đến 50% so với các thiết bị dùng chip khuếch đại tích hợp bên trong SoC (Internal FEM / SoC Integrated PA).
- Giảm số lượng Access Point cần lắp đặt để phủ kín một mặt bằng văn phòng, đồng thời giảm thiểu hiện tượng nhiễu đồng kênh (Co-Channel Interference - CCI) do các AP phát gần nhau gây ra.
4. Phân Tích Pan Bệnh Thực Tế, Sai Lầm Phổ Biến và Hướng Dẫn Xử Lý
Trong hoạt động thực tế triển khai và bảo trì hệ thống mạng doanh nghiệp tại phòng lab VietITPro, chúng tôi ghi nhận nhiều trường hợp hư hỏng liên quan đến cụm mạch FEM. Dưới đây là phân tích chi tiết các pan bệnh và phương án xử lý kỹ thuật triệt để.
4.1 Các Pan Bệnh Thực Tế Trên Bo Mạch AP Doanh Nghiệp
Pan Bệnh 1: AP Phát Sóng Được Nhưng Không Thu Được Tín Hiệu Từ Client (Mất Nhánh Rx)
- Triệu chứng: Thiết bị client thấy tên mạng (SSID), nhập mật khẩu thành công nhưng hiển thị "Obtaining IP Address" rồi lỗi "Failed to connect", hoặc kết nối được nhưng tốc độ mạng truyền về AP bằng 0 (0 Kbps).
- Nguyên nhân cốt lõi:
- IC FEM bị sốc tĩnh điện (ESD) phóng qua đường anten, làm đánh thủng tầng LNA bên trong FEM.
- T/R Switch bị kẹt ở trạng thái mở nhánh Tx, đóng băng nhánh Rx.
- Đứt mạch đường dẫn từ chân RF của FEM về mạch lọc LNA.
- Quy trình xử lý chuyên sâu:
- Dùng máy khò nhiệt chuyên dụng (BGA Rework Station) nhấc IC FEM ra khỏi bo mạch.
- Đo trở kháng chân LNA Out so với cực Mass (GND). Nếu kim đồng hồ chỉ thông mạch (0 Ω), kết luận LNA đã chập chết.
- Thay thế bằng một IC FEM mới tương thích mã linh kiện (Ví dụ: Skyworks, Qorvo, Murata).
- Kiểm tra lại mạch bảo vệ ESD (TVS Diodes) gắn trên đường anten. Nếu diode này bị chập, phải thay mới để bảo vệ IC FEM tương lai.
Pan Bệnh 2: AP Bị Tụt Công Suất Phát Nghiêm Trọng Sau Thời Gian Dài Hoạt Động (Suy Giảm Tầng PA)
- Triệu chứng: Vùng phủ sóng bị thu hẹp đáng kể (giảm 70% diện tích). Các client ở cách AP quá 5 mét là mất kết nối.
- Nguyên nhân cốt lõi: Lớp keo tản nhiệt giữa IC FEM và lớp đồng tản nhiệt của bo mạch PCB bị khô, hoặc tấm tản nhiệt (Heatsink) bị lệch. Nhiệt độ vận hành vượt quá giới hạn định mức (), làm suy thoái cấu trúc tinh thể bán dẫn của transistor khuếch đại công suất bên trong PA.
- Quy trình xử lý chuyên sâu:
- Kiểm tra hệ thống tản nhiệt cơ khí của Access Point.
- Thay thế IC FEM bị suy giảm hiệu suất.
- Bôi keo tản nhiệt dẫn nhiệt cao (Thermal Compound) và ép chặt tấm tản nhiệt nhôm lên lưng IC FEM để đảm bảo tản nhiệt đối lưu cưỡng bức hoặc thụ động đạt hiệu quả tối đa.
4.2 Các Sai Lầm Phổ Biến Cần Tránh Khi Vận Hành và Sửa Chữa
- Vận hành Access Point không gắn anten hoặc gắn sai loại anten: Khi tháo AP ra khỏi vỏ để kiểm tra và cắm nguồn phát sóng mà không lắp anten tương thích, sóng RF phản xạ ngược trở lại mạch FEM với biên độ lớn (VSWR tiến tới vô cùng). Năng lượng phản xạ này thiêu rụi tầng PA của FEM chỉ trong vài giây.
- Sử dụng nguồn điện (Power Adapter) không đúng dòng định mức: Các dòng AP doanh nghiệp cao cấp đòi hỏi dòng điện cấp nguồn lớn (ví dụ: 12V - 2A hoặc qua chuẩn PoE 802.3at). Sử dụng nguồn kém chất lượng gây sụt áp khi FEM kích hoạt công suất tối đa, làm biến dạng tín hiệu RF và sinh ra sóng hài phá hủy mạch dao động.
- Bỏ qua lớp bảo vệ tĩnh điện (ESD Protection): Khi lắp đặt AP tại các khu vực nhà xưởng có độ ẩm thấp hoặc ma sát tĩnh điện cao, việc không nối đất (Grounding) vỏ thiết bị và cổng LAN dẫn đến dòng điện tĩnh điện phóng thẳng vào cụm FEM, gây hỏng vĩnh viễn các linh kiện bán dẫn công nghệ cao.
5. Câu Hỏi Thường Gặp (FAQ) Chuyên Sâu
Sự khác biệt cốt lõi giữa "Integrated FEM" (tích hợp trong SoC) và "Discrete FEM" (module rời) là gì?
Trả lời: Integrated FEM là các mạch khuếch đại được thiết kế chung một đế silicon với chip xử lý trung tâm (SoC WiFi). Loại này thường chỉ có công suất nhỏ (10 - 14dBm), phù hợp cho thiết bị di động hoặc router gia đình giá rẻ vì tiết kiệm không gian và điện năng. Ngược lại, Discrete FEM là một vi mạch độc lập chuyên dụng, có công suất lớn (20 - 27dBm), mạch lọc tinh vi và hệ thống tản nhiệt riêng biệt. Discrete FEM bắt buộc phải có trong các Access Point doanh nghiệp để đáp ứng yêu cầu phủ sóng rộng và kết nối hàng trăm thiết bị đồng thời.
Tại sao một số Access Point doanh nghiệp ghi thông số công suất phát rất cao nhưng thực tế kết nối vẫn kém ở khoảng cách xa?
Trả lời: Công suất phát cao từ PA (Transmit Power) chỉ giải quyết được chiều đi từ AP xuống thiết bị (Downlink). Nếu thiết bị đầu cuối (Client như điện thoại, cảm biến IoT) có công suất phát yếu và cấu trúc LNA bên trong AP kém chất lượng (hệ số tạp âm NF cao), AP sẽ không thể thu được tín hiệu phản hồi từ client. Do đó, chất lượng của LNA trong cụm FEM đóng vai trò quan trọng không kém gì công suất của PA để đảm bảo kết nối hai chiều ổn định.
Làm thế nào để phân biệt lỗi phần cứng FEM với lỗi phần mềm (Firmware/Driver) trên Access Point?
Trả lời: Kỹ sư phần cứng sẽ sử dụng các công cụ chẩn đoán như dmesg, iw hoặc giao diện dòng lệnh (CLI) của hệ điều hành nhúng (OpenWrt / Vendor Firmware). Nếu câu lệnh iwconfig hoặc wifi status báo cáo card mạng hoạt động bình thường, không có lỗi phân đoạn bộ nhớ (Kernel Panic) hay lỗi giao tiếp chip qua chuẩn PCIe/SPI, nhưng dùng máy đo phổ (Spectrum Analyzer) quét tại cổng anten hoàn toàn không thấy năng lượng sóng vô tuyến phát ra khi có lệnh truyền dữ liệu, đó chắc chắn là lỗi phần cứng tại cụm nguồn cấp hoặc IC FEM. Ngược lại, nếu không nhận thấy card giao tiếp trên hệ thống, lỗi thuộc về tầng giao tiếp điều khiển.
Chuẩn WiFi 7 (802.11be) đặt ra những thách thức kỹ thuật gì đối với thiết kế IC FEM?
Trả lời: WiFi 7 khai thác băng tần mới 6GHz với độ rộng kênh cực lớn (320MHz) và áp dụng sơ đồ điều chế bậc siêu cao lên đến 4096-QAM. Điều này đòi hỏi IC FEM phải đạt độ tuyến tính cực kỳ nghiêm ngặt. Bất kỳ một độ méo phi tuyến nhỏ nào cũng làm tăng biên độ lỗi EVM, khiến hệ thống không thể giải mã được các chòm sao tín hiệu dày đặc của 4096-QAM. Ngoài ra, việc hoạt động trên dải tần rộng từ 2.4GHz đến 7.125GHz buộc các nhà thiết kế vi mạch phải tích hợp các bộ lọc đa băng thông (Multi-band Filters) tiên tiến trực tiếp vào cấu trúc module FEM để triệt tiêu hiện tượng can thiệp xuyên kênh (Cross-band Interference).
6. Thư Mục Tài Liệu Tham Khảo Kỹ Thuật (References)
- IEEE Standards Association. IEEE Std 802.11ax-2021: Enhancements for High-Efficiency WLAN. IEEE Computer Society, 2021.
- IEEE Standards Association. IEEE Std 802.11be-2024: Enhancements for Extremely High Throughput (EHT). IEEE Computer Society, 2024.
- Cisco Systems, Inc. Enterprise Mobility Design Guide: RF Design and Access Point Deployment Strategies. Cisco White Paper, 2023.
- Qorvo, Inc. RF Front-End Design Considerations for Wi-Fi 6/6E/7 Enterprise Access Points. Application Note AN-092, 2023.
- Skyworks Solutions, Inc. High-Performance PA/LNA Integration Modules for High-Density Wireless Networks. Technical Monograph, 2022.
- Linux Kernel Organization. mac802.11 and cfg802.11 Subsystem Architecture & Driver Implementation Guide. Linux Kernel Documentation, 2023.
- VietITPro Hardware Laboratory. Internal Engineering Report: Diagnostic and Repair Procedures for Enterprise RF Front-End Modules. Viet Luu et al., Lab Internal Publication, 2024.
