Cisco ACI: Giải Pháp Quản Lý Mạng Doanh Nghiệp Tự Động

Trong quá trình tư vấn và triển khai hạ tầng mạng lõi cho các doanh nghiệp lớn tại TP.HCM, tôi nhận thấy bài toán quản lý hệ thống Data Center truyền thống (Traditional Network) đang ngày càng bộc lộ những điểm yếu chết người. Việc cấu hình thủ công từng thiết bị qua dòng lệnh (CLI), cấu hình VLAN, STP, VTP riêng lẻ trên từng con switch Nexus khiến đội ngũ kỹ thuật luôn đối mặt với rủi ro cấu hình sai (Human Error), thời gian khắc phục sự cố kéo dài (MTTR cao) và đặc biệt là sự cô lập giữa đội ngũ Network, Security và Virtualization.

Tại VietITPro.vn, khi tiếp nhận các bài toán nâng cấp hệ thống hạ tầng mạng cho các khối tài chính, ngân hàng và thương mại điện tử, giải pháp chúng tôi thường xuyên kiến nghị và trực tiếp cấu hình triển khai là Cisco ACI (Application Centric Infrastructure). Đây không đơn thuần là một công cụ tự động hóa, mà là một cuộc cách mạng trong kiến trúc mạng Data Center dựa trên nền tảng SDN (Software-Defined Networking). Bài viết này sẽ phân tích chi tiết bản chất kỹ thuật, mô hình hoạt động, quy trình triển khai thực tế cũng như những kinh nghiệm xương máu khi vận hành Cisco ACI trong môi trường sản xuất (Production).

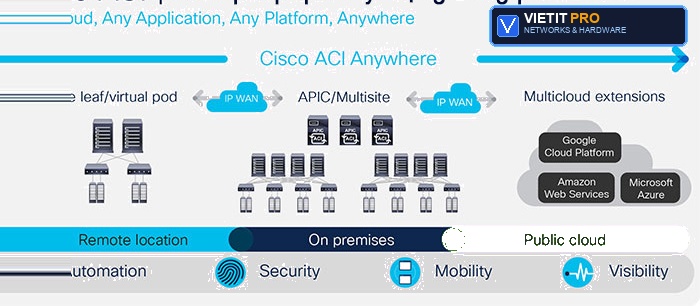

Kiến Trúc Cốt Lõi Của Cisco ACI: Tách Biệt Control Plane, Data Plane và Management Plane

Để hiểu tại sao Cisco ACI có thể thay đổi hoàn toàn cách chúng ta quản lý mạng doanh nghiệp, trước tiên phải nhìn vào cấu trúc phần cứng và phần mềm của nó. Khác với mạng truyền thống nơi mỗi thiết bị tự đưa ra quyết định chuyển mạch, Cisco ACI hoạt động dựa trên mô hình Centralized Policy-driven Control.

APIC (Application Policy Infrastructure Controller) - Bộ Não Trung Tâm

APIC là bộ não của toàn bộ hệ thống ACI. Trong một môi trường Enterprise tiêu chuẩn, chúng ta thường triển khai cụm APIC tối thiểu 3 node để đảm bảo tính sẵn sàng cao (High Availability) và cân bằng tải. APIC không trực tiếp tham gia vào việc chuyển mạch gói tin (Data Plane), nhưng nó đóng vai trò lưu trữ toàn bộ Policy (chính sách), cấu hình, và đẩy các cấu hình này xuống các thiết bị phần cứng bên dưới.

Khi cấu hình trên APIC, chúng ta sử dụng giao diện trực quan GUI hoặc API (REST API) để định nghĩa các chính sách ứng dụng, chính sách bảo mật, và chính sách QoS. APIC sẽ tự động dịch các chính sách mang tính logic này thành các lệnh cấu hình chi tiết ở mức phần cứng và đẩy xuống hệ thống Leaf/Spine switch.

Kiến Trúc Leaf và Spine (Spine-Leaf Topology)

Hạ tầng vật lý của Cisco ACI bắt buộc phải tuân theo mô hình Spine-Leaf non-blocking architecture, đảm bảo độ trễ (latency) đồng nhất và có thể dự đoán trước giữa bất kỳ cặp máy chủ nào trong Data Center:

• Leaf Switches: Là các thiết bị kết nối trực tiếp với các thiết bị biên (Server, Storage, External Firewall, Router). Leaf chịu trách nhiệm chuyển mạch gói tin, áp dụng các chính sách bảo mật ở tầng truy nhập và thực hiện đóng gói/mở gói VXLAN (Virtual Extensible LAN).
• Spine Switches: Là xương sống của mạng ACI. Tất cả các Leaf switch đều phải kết nối đến tất cả các Spine switch (Full-mesh connectivity). Spine không kết nối trực tiếp với server hay thiết bị ngoài mà chỉ đóng vai trò trung chuyển lưu lượng tốc độ cao giữa các Leaf với độ trễ tối thiểu.

VXLAN và COOP (Council of Oracles Protocol)

Mạng truyền thống sử dụng VLAN bị giới hạn ở con số 4094 VLAN và phụ thuộc nặng nề vào Spanning Tree Protocol (STP) để chống loop, dẫn đến việc lãng phí băng thông uplink (do các đường link dự phòng bị block).

Cisco ACI giải quyết triệt để vấn đề này bằng cách sử dụng VXLAN để đóng gói layer 2 frame bên trong layer 3 UDP packet. Điều này cho phép mở rộng không gian mạng lên tới 16 triệu segment (VNID), cho phép máy chủ di chuyển (VM Migration/vMotion) thoải mái giữa các rack khác nhau trong cùng một Data Center mà không bị giới hạn về lớp mạng IP.

Đặc biệt, ACI loại bỏ hoàn toàn STP truyền thống. Thay vào đó, nó sử dụng COOP (Council of Oracles Protocol) chạy trên các Spine switch để duy trì một cơ sở dữ liệu phân tán (distributed endpoint registry), lưu trữ thông tin về địa chỉ MAC, địa chỉ IP và vị trí của tất cả các endpoint trong fabric. Khi một Leaf cần biết endpoint nằm ở đâu, nó sẽ hỏi COOP thay vì flood gói tin broadcast ra toàn mạng.

Mô Hình Logic Trong Cisco ACI: Từ Chính Sách Ứng Dụng Đến Phần Cứng

Một trong những điểm khác biệt lớn nhất khiến các kỹ sư mạng quen thuộc với Cisco IOS bỡ ngỡ khi mới tiếp cận ACI chính là mô hình đối tượng logic (Logical Object Model). Trong ACI, chúng ta không cấu hình interface vlan, access-list hay route-map theo cách thủ công nữa, mà chúng ta định nghĩa các chính sách dựa trên nhu cầu của ứng dụng.

Tenant, VRF và Bridge Domain (BD)

Mô hình ACI được phân cấp theo cấu trúc hình cây (Tree structure) rất chặt chẽ:

• Tenant: Là một vùng cô lập về mặt logic, có thể đại diện cho một khách hàng, một phòng ban (ví dụ: Phòng Tài chính, Phòng IT), hoặc một dự án riêng biệt. Các tenant hoàn toàn độc lập về không gian địa chỉ IP và chính sách bảo mật.
• VRF (Virtual Routing and Forwarding): Tương tự như một router ảo bên trong Tenant, chịu trách nhiệm định tuyến Layer 3. Nhiều Bridge Domain có thể chia sẻ chung một VRF.
• Bridge Domain (BD): Đại diện cho một Broadcast Domain ở Layer 2. Một BD có thể chứa một hoặc nhiều subnet IP. Khác với VLAN truyền thống, BD trong ACI không gắn liền cứng nhắc với một port vật lý cụ thể nào.

Application Profile (AP), EPG (Endpoint Group) và Contract

Đây là trái tim của triết lý Application-Centric:

• Application Profile (AP): Nhóm các thành phần cấu thành nên một ứng dụng hoàn chỉnh (ví dụ: Ứng dụng Web Banking bao gồm Web Tier, App Tier và Database Tier).
• Endpoint Group (EPG): Là tập hợp các endpoint (máy chủ ảo, container, máy chủ vật lý) có chung một yêu cầu về chính sách bảo mật và kết nối. Thay vì lọc traffic bằng địa chỉ IP hay subnet như Access Control List (ACL) truyền thống, ACI gom các VM chạy Web service vào chung một Web EPG.
• Contract: Xác định cách thức giao tiếp giữa các EPG với nhau. Theo mặc định trong ACI, "Deny All" - các EPG khác nhau hoàn toàn bị cô lập và không thể nói chuyện với nhau trừ khi có một Contract được thiết lập giữa chúng. Contract chứa các Subject và Filter (tương tự như port, protocol) để cho phép hoặc từ chối traffic cụ thể (ví dụ: Cho phép Web EPG kết nối tới DB EPG qua cổng TCP 1433).

Quy Trình Triển Khai thực tế Và Những Điểm Cần Lưu Ý

Dựa trên kinh nghiệm thực tế triển khai Cisco ACI cho các hệ thống core banking và hệ thống ERP quy mô lớn, quy trình triển khai chuẩn thường tuân theo các bước kỹ thuật cốt lõi sau đây. Bất kỳ sự thiếu sót nào trong giai đoạn chuẩn bị phần cứng đều có thể dẫn đến những thảm họa về hiệu năng.

Bước 1: Khảo Sát và Chuẩn Bị Phần Cứng (Physical Cabling & Discovery)

Trước khi đưa thiết bị lên rack, sơ đồ cáp quang phải được thiết kế tuyệt đối chính xác:

• Các Leaf switch phải kết nối đầy đủ các đường uplink lên tất cả các Spine switch để đảm bảo băng thông chuyển mạch và dự phòng.
• Kết nối cáp quản lý (Out-of-band Management): Tất cả các cổng MGMT của APIC, Leaf, Spine phải được cắm vào một mạng quản lý độc lập (OOB Management Switch). Tuyệt đối không để traffic quản lý chạy chung với data plane trong giai đoạn đầu.
• Khởi tạo cụm APIC đầu tiên (Bootstrap), gán địa chỉ IP quản lý, cấu hình Fabric Name và thiết lập cấu trúc Cluster 3 node.

Bước 2: Fabric Discovery và Thiết Lập Chính Sách Hạ Tầng (Access Policies)

Sau khi APIC khởi động, tiến hành Fabric Discovery:

• APIC sẽ tự động phát hiện các Leaf và Spine thông qua LLDP (Link Layer Discovery Protocol).
• Kỹ sư cần cấu hình Access Policies trên APIC, bao gồm:
• Interface Policies: Cấu hình tốc độ cổng (ví dụ: 10G, 25G, 40G, 100G), chế độ Link Aggregation (LACP / Port-Channel / vPC).
• Switch Profiles & Interface Profiles: Gán các chính sách interface vào các cổng vật lý cụ thể trên từng Leaf switch.
• VLAN Pools & Domain: Tạo các dải VLAN dùng cho fabric (Infrastructure VLAN, VXLAN VTEP IP pool).

Bước 3: Định Nghĩa Môi Trường Logical (Tenants, VRF, BD, EPG)

Sau khi Fabric đã sẵn sàng (trạng thái Health Score đạt 100%), tiến hành xây dựng mô hình logic:

• Tạo Tenant riêng biệt cho ứng dụng.
• Cấu hình VRF và các Bridge Domain, gán Subnet Gateway trực tiếp trên Leaf switch (Anycast Gateway - cho phép tất cả các Leaf đóng vai trò gateway Layer 3 cho máy chủ, giúp tối ưu hóa đường đi của gói tin).
• Tạo Application Profile, khai báo các EPG tương ứng với các tầng ứng dụng.
• Viết các Contract để thiết lập quy tắc truyền thông giữa các EPG.

Các Sự Cố (Pan Bệnh) Thực Tế Thường Gặp Khi Vận Hành ACI Và Cách Xử Lý

Trong quá trình hỗ trợ kỹ thuật và cứu hộ hệ thống cho khách hàng, đội ngũ VietITPro.vn đã ghi nhận một số lỗi điển hình xảy ra trên các hệ thống Cisco ACI do cấu hình sai hoặc thiếu kinh nghiệm vận hành:

1. Lỗi Mất Kết Nối Giữa Các EPG Mặc Dù Đã Cấu Hình Subnet Đúng

• Biểu hiện: Máy chủ ở Web EPG không thể ping thấy máy chủ ở DB EPG, mặc dù cả hai nằm trong cùng một Tenant và cấu hình IP hoàn toàn chính xác.
• Nguyên nhân: Kỹ sư quên gán hoặc cấu hình thiếu Contract giữa hai EPG, hoặc cấu hình sai Filter (chặn chiều đi hoặc chiều về). Hãy nhớ rằng trong ACI, mặc định không có Contract nghĩa là "Drop".
• Cách khắc phục: Truy cập vào APIC, kiểm tra tab Operational của EPG đích xem Contract đã được export/import chính xác chưa. Sử dụng công cụ Tenant -> Troubleshooting -> Packet Trace trên APIC để mô phỏng đường đi của gói tin giữa 2 IP nguồn và đích, hệ thống sẽ chỉ ra chính xác gói tin bị drop ở bước nào (Policy drop, Security drop hay Bridge Domain drop).

2. Lỗi VTEP IP Address Exhaustion Hoặc Trùng Lặp IP Trong Fabric

• Biểu hiện: Một số Leaf switch mới thêm vào fabric không thể join cluster hoặc liên tục báo lỗi đồng bộ trạng thái COOP.
• Nguyên nhân: Cấu hình IP Pool dùng cho VXLAN TEP (Tunnel Endpoint) bị trùng lặp với dải IP quản lý ngoài thực tế hoặc bị cạn kiệt địa chỉ IP khi mở rộng quy mô rack.
• Cách khắc phục: Kiểm tra lại dải IP pool được định nghĩa trong System -> Resource Pools -> VTEP. Đảm bảo dải IP này hoàn toàn độc lập, không routing ra ngoài mạng Internet hoặc mạng LAN nội bộ của doanh nghiệp.

3. Hiệu Năng Ứng Dụng Giảm Đột Ngột Do Micro-burst Trên Các Cổng Leaf

• Biểu hiện: Hệ thống database thỉnh thoảng bị timeout kết nối, ping có hiện tượng rớt gói tin ngẫu nhiên (packet loss) mặc dù băng thông trung quang (bandwidth utilization) hiển thị trên màn hình monitoring chỉ ở mức 30-40%.
• Nguyên nhân: Xảy ra hiện tượng Micro-burst (bùng nổ lưu lượng tức thời trong vài mili-giây) tại các cổng kết nối xuống Storage hoặc Database Server, gây tràn bộ nhớ đệm (buffer overflow) trên ASIC của Leaf switch.
• Cách khắc phục: Cấu hình chính sách QoS (Quality of Service) trên APIC, áp dụng các thuật toán quản lý hàng đợi như WRED (Weighted Random Early Detection) hoặc ưu tiên các traffic class quan trọng (ví dụ: Storage traffic - DSCP CS5 hoặc EF) để đảm bảo không bị drop gói tin khi có nghẽn cổ chai cục bộ.

Kinh Nghiệm Bảo Dưỡng, Quản Trị Và Phòng Ngừa Rủi Ro

Để đảm bảo hệ thống Cisco ACI hoạt động ổn định 24/7 và hạn chế tối đa thời gian downtime, các quản trị viên mạng cần tuân thủ các nguyên tắc vàng sau:

1. Quản Lý Backup Cấu Hình Thường Xuyên (Configuration Export/Import):

Trước mỗi lần thay đổi lớn về chính sách (Major Policy Change) hoặc trước khi thực hiện nâng cấp firmware cho APIC và Leaf/Spine, bắt buộc phải tạo một bản Full Configuration Snapshot trên APIC và tải file backup lưu trữ ra một thiết bị lưu trữ độc lập bên ngoài.

2. Chiến Lược Nâng Cấp Firmware Cẩn Trọng:

Cisco ACI là một hệ sinh thái đồng bộ chặt chẽ giữa phiên bản phần mềm APIC và phiên bản firmware của Leaf/Spine ASIC. Không bao giờ nâng cấp nhảy cóc phiên bản (ví dụ từ version 4.2 lên thẳng 6.0). Phải tuân thủ nghiêm ngặt lộ trình nâng cấp (Upgrade Path) do Cisco khuyến cáo và luôn thực hiện upgrade trên môi trường Lab hoặc trong khung giờ bảo trì (Maintenance Window) có phương án rollback dự phòng.

3. Giám Sát Sức Khỏe Hệ Thống Bằng Health Score:

Thường xuyên theo dõi chỉ số Fabric Health Score trên màn hình dashboard của APIC. Nếu điểm số này sụt giảm dưới 95%, cần lập tức kiểm tra mục Faults để xử lý các cảnh báo từ cấp độ cảnh báo (Warning) đến nghiêm trọng (Critical), tránh để lỗi nhỏ tích tụ dẫn đến sập toàn bộ fabric.

Giải Đáp Câu Hỏi Thực Tế (FAQ) Về Cisco ACI

Doanh nghiệp quy mô vừa (SMB) có nên đầu tư hệ thống Cisco ACI không?

Trả lời: Đối với các doanh nghiệp quy mô vừa có ít hơn 200-300 máy chủ và hạ tầng Data Center đơn giản (1-2 rack server), việc đầu tư Cisco ACI có thể gây lãng phí lớn về chi phí bản quyền phần mềm (APIC license) và chi phí đầu tư phần cứng cấu hình cao (Spine-Leaf switches). Mô hình này thực sự phát huy hiệu quả tối đa đối với các doanh nghiệp lớn, ngân hàng, viễn thông, hoặc các nhà cung cấp dịch vụ Cloud có nhu cầu tự động hóa cao, bảo mật phân tầng phức tạp và thường xuyên thay đổi cấu hình ứng dụng.

Nếu cụm APIC 3 node bị lỗi đồng thời cả 3 node thì hệ thống mạng bên dưới có bị sập không?

Trả lời: Đây là một điểm cực kỳ thông minh trong kiến trúc của Cisco ACI. Khi cụm APIC chết hoàn toàn (ví dụ mất nguồn cả 3 node), Data Plane vẫn hoạt động bình thường. Các Leaf và Spine switch vẫn tiếp tục chuyển mạch gói tin dựa trên các chính sách đã được lưu trữ sẵn trong bộ nhớ phần cứng (ASIC) trước đó. Tuy nhiên, trong thời gian APIC chết, bạn sẽ không thể thay đổi cấu hình, tạo mới EPG hoặc thực hiện các thao tác quản lý, giám sát tập trung cho đến khi khôi phục lại ít nhất một node APIC trong cụm.

Cisco ACI có tích hợp được với các hệ thống ảo hóa khác ngoài VMware vCenter không?

Trả lời: Hoàn toàn được. Ngoài VMware vCenter (thông qua vDS integration), Cisco ACI hỗ trợ tích hợp sâu rộng với Microsoft Hyper-V, Red Hat OpenShift, Kubernetes (thông qua mô hình ACI Container Network Interface - CNI), và các hệ thống Cloud công cộng (AWS, Azure thông qua Multi-Site và Cloud ACI). Điều này giúp doanh nghiệp xây dựng một hạ tầng Hybrid Cloud đồng nhất về chính sách bảo mật từ on-premise lên đám mây.

Lời Kết

Cisco ACI không chỉ là một giải pháp thiết bị mạng đỉnh cao mà còn là tư duy quản trị hạ tầng hiện đại, chuyển dịch từ cách làm thủ công sang tự động hóa dựa trên phần mềm. Việc nắm vững cấu trúc logic, mô hình Tenant/EPG/Contract cùng kỹ năng xử lý sự cố thực tế sẽ giúp đội ngũ kỹ sư CNTT làm chủ hoàn toàn hạ tầng Data Center của doanh nghiệp. Tại VietITPro.vn, chúng tôi luôn sẵn sàng đồng hành cùng các doanh nghiệp trong việc tư vấn, thiết kế, cấu hình và xử lý các sự cố phức tạp nhất liên quan đến hạ tầng mạng doanh nghiệp chuyên sâu.
