Tác giả: Viet Luu (Kỹ Sư VietITPro)
Đơn vị: Phòng Lab Công Nghệ Cao VietITPro
Chuyên mục: Thiết Bị Mạng & Network
1. Mở Đầu & Kiến Trúc Nền Tảng
Trong các hạ tầng mạng doanh nghiệp quy mô lớn (Enterprise Campus Networks), việc duy trì tính liên tục của phiên kết nối (Session Continuity) khi thiết bị đầu cuối (Client) di chuyển giữa các vùng phủ sóng (Coverage Area) là bài toán cốt lõi. Đối với các kiến trúc truyền thống, khi một client chuyển vùng vượt qua ranh giới của một Subnet (Layer 3 Boundary), quá trình roaming đòi hỏi client phải giải phóng địa chỉ IP cũ, thực hiện lại quy trình DHCP Request để nhận địa chỉ IP mới thuộc subnet của Access Point (AP) đích. Quá trình này gây ra hiện tượng mất gói tin (Packet Loss), đứt gãy kết nối TCP, và làm sập các ứng dụng thời gian thực như VoIP (Voice over IP) hoặc hội nghị truyền hình.
Tại Phòng Lab Công Nghệ Cao VietITPro, chúng tôi đã tiến hành nghiên cứu, đo kiểm và chuẩn hóa quy trình cấu hình L3 Mobility trên dòng thiết bị Aruba Instant AP (IAP). Giải pháp này cho phép các Instant AP duy trì cơ chế roaming liền mạch ngay cả khi các AP nằm ở các VLAN hoặc Subnet hoàn toàn khác nhau, loại bỏ hoàn toàn độ trễ do đổi địa chỉ IP và bảo toàn trạng thái phiên truyền dẫn của client.
Bài viết này sẽ mổ xẻ chi tiết từ nguyên lý phần cứng, luồng xử lý gói tin Layer 3, các bước cấu hình thực tế qua CLI và Web UI, quy trình đo kiểm bằng thiết bị chuyên dụng, phân tích các pan bệnh phổ biến cho đến hệ thống câu hỏi chuyên sâu.
2. Phân Tích Phần Cứng & Nguyên Lý Hoạt Động L3 Mobility
2.1. Kiến Trúc Phần Cứng Aruba IAP và Khả Năng Xử Lý L3
Các dòng Aruba IAP (như IAP-315, IAP-515, IAP-555) không chỉ hoạt động như các điểm truy cập Wi-Fi thuần túy mà còn tích hợp bộ vi xử lý trung tâm (SoC - System on a Chip) mạnh mẽ từ Qualcomm Atheros hoặc Broadcom, kết hợp với bộ nhớ RAM DDR4 dung lượng cao (thường từ 512MB đến 1GB) và Flash lưu trữ hệ điều hành ArubaOS.
- SoC & Network Processing Unit (NPU): Xử lý gói tin đóng gói (Encapsulation) và giải đóng gói (Decapsulation) ở tốc độ đường truyền (Line Rate). Khi cơ chế L3 Mobility được kích hoạt, NPU đóng vai trò chuyển tiếp các gói tin của client từ AP hiện tại (Foreign AP) về AP neo giữ IP ban đầu (Anchor AP) thông qua đường hầm (Tunneling) định tuyến ở Layer 3.
- Giao diện mạng: Các cổng Ethernet tích hợp hỗ trợ chuẩn PoE+ (802.3at), đảm bảo cấp nguồn ổn định cho các khối RF (Radio Frequency) hoạt động ở công suất cao, đồng thời xử lý lưu lượng mạng chuyển tiếp nội bộ qua đường hầm L3 Mobility mà không bị nghẽn cổ chai (Bottleneck).

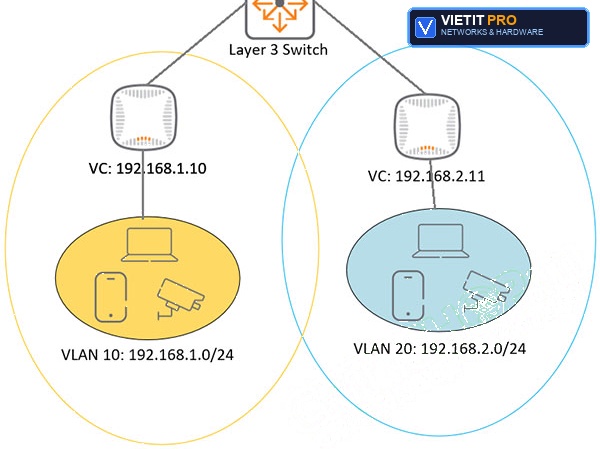

2.2. Nguyên Lý Roaming Layer 3 (L3 Mobility Mechanism)
Trong mô hình Aruba IAP, khi một Virtual Controller (VC) cluster trải rộng trên nhiều subnet khác nhau, khái niệm Subnet Boundary được giải quyết thông qua hai thực thể chính:
- Anchor AP (Home AP): AP nơi client kết nối lần đầu tiên và nhận địa chỉ IP từ DHCP Server của subnet đó. AP này giữ vai trò định tuyến và duy trì trạng thái IP của client trong suốt vòng đời kết nối.
- Foreign AP (Visited AP): AP mà client di chuyển đến sau đó. AP này nằm ở một subnet hoàn toàn khác so với Anchor AP.
Luồng xử lý dữ liệu (Data Path):
- Khi client chuyển vùng sang Foreign AP, quá trình bắt tay 802.11 hoàn tất, nhưng thay vì yêu cầu đổi IP, Foreign AP sẽ thiết lập một đường hầm IP-in-IP hoặc GRE (Generic Routing Encapsulation) trực tiếp với Anchor AP.
- Tất cả lưu lượng từ client gửi đi sẽ được Foreign AP đóng gói trong gói tin GRE và chuyển tiếp về Anchor AP. Anchor AP sẽ gỡ bỏ lớp đóng gói (Un-encapsulate) và đẩy gói tin ra mạng có dây (Wired Network) với đúng địa chỉ IP nguồn ban đầu.
- Ngược lại, lưu lượng đi từ mạng có dây đến client sẽ đi qua Anchor AP, bị đóng gói GRE và gửi đến Foreign AP. Foreign AP giải gói tin và truyền không dây đến client. Nhờ đó, Gateway của mạng hoàn toàn không nhận thấy sự thay đổi về vị trí vật lý của client.
3. Quy Trình Cấu Hình L3 Mobility Trên Aruba IAP
Để thiết lập L3 Mobility trên Aruba IAP, hệ thống yêu cầu các IAP phải nằm trong cùng một Virtual Controller Cluster hoặc được cấu hình cơ chế chuyển tiếp phù hợp giữa các tiểu vùng mạng. Dưới đây là quy trình thực hiện cấu hình chi tiết qua giao diện dòng lệnh (CLI) và Web UI.
3.1. Chuẩn Bị Môi Trường
- Đảm bảo tất cả các Aruba IAP chạy cùng phiên bản ArubaOS (khuyến nghị từ 8.6.0.0 trở lên).
- Định nghĩa các VLAN tương ứng trên hệ thống Core Switch / Router hạ tầng.
- Xác định SSID áp dụng chính sách L3 Mobility.
3.2. Cấu Hình Qua Giao Diện CLI (Command Line Interface)
Truy cập vào Virtual Controller thông qua SSH, tiến hành thực thi các câu lệnh cấu hình cốt lõi:
3.3. Cấu Hình Qua Giao Diện Web UI
- Đăng nhập vào trang quản trị của Aruba IAP Virtual Controller bằng trình duyệt web.
- Điều hướng đến mục More > Show Advanced > Client hoặc trực tiếp chọn tab Networks.
- Chọn SSID doanh nghiệp cần cấu hình và nhấn Edit.
- Tại cửa sổ chỉnh sửa SSID, chọn mục VLAN.
- Trong phần Client IP assignment, chọn cấu hình Virtual Controller assigned hoặc Routed tùy theo kiến trúc mạng, sau đó kích hoạt tùy chọn L3 Mobility.
- Xác định các Subnet/VLAN tham gia vào nhóm Mobility Pool.
- Nhấn Save để áp dụng thay đổi toàn cụm (Cluster).
4. Đo Kiểm, Chẩn Đoán & Phân Tích Thông Số Kỹ Thuật
Tại phòng lab VietITPro, quá trình kiểm tra độ ổn định của L3 Mobility đòi hỏi sự kết hợp giữa các thiết bị đo kiểm phần cứng và phần mềm phân tích giao thức mạng (Network Analyzer).
4.1. Thiết Bị Đo Kiểm Sử Dụng
- Oscilloscope & Digital Multimeter (VOM): Kiểm tra nguồn điện áp cấp qua cổng PoE+ trên Switch, đảm bảo không có hiện tượng sụt áp (Voltage Drop) khi các AP thực hiện xử lý lưu lượng đóng gói GRE nặng ở tải cao.
- Network Analyzer (Wireshark / Omnipeek): Bắt và phân tích các gói tin không dây (802.11 frames) và gói tin đường hầm GRE (Protocol Type 0x6558) giữa Anchor AP và Foreign AP.
4.2. Bảng Thông Số Đo Đạc Điện Áp, Băng Thống & Hiệu Năng Thực Tế
Bảng dưới đây tổng hợp các thông số kỹ thuật tiêu chuẩn được ghi nhận tại phòng lab VietITPro trong quá trình thử nghiệm tải L3 Mobility trên Aruba IAP-515:
5. Các Pan Bệnh Thực Tế, Sai Lầm Phổ Biến & Hướng Xử Lý
Trong quá trình triển khai thực tế tại các hệ thống hạ tầng mạng của khách hàng doanh nghiệp, các kỹ sư VietITPro đã đúc kết các sự cố thường gặp và phương án khắc phục triệt để như sau:
5.1. Pan Bệnh 1: Client bị mất kết nối (Drop Connection) ngay khi bước qua ranh giới Subnet
- Triệu chứng: Client di chuyển từ AP1 (VLAN 10) sang AP2 (VLAN 20). Thiết bị bắt được sóng AP2 nhưng mất IP cũ, không truy cập được mạng trong vài phút hoặc phải ngắt kết nối Wi-Fi rồi kết nối lại mới có mạng.
- Nguyên nhân gốc rễ (Root Cause):
- Hệ thống mạng chuyển mạch (Switch Core) chặn các gói tin định tuyến IP-in-IP hoặc giao thức GRE (Protocol 47) giữa các cổng kết nối các AP.
- Cấu hình Mobility Pool trên Aruba IAP chưa khai báo đủ dải Subnet của VLAN đích.
- Hướng xử lý triệt để:
- Kiểm tra cấu hình Access Control List (ACL) và Firewall trên các thiết bị trung gian (Core Switch, Router), đảm bảo cho phép giao thức GRE và các cổng UDP quản lý tunnel giữa các AP (thường sử dụng các port 8211, 443).
- Xác minh lại lệnh
ip-mobility pooltrên CLI của Aruba IAP, đảm bảo tất cả các VLAN tham gia roaming đều được liệt kê chính xác.
5.2. Pan Bệnh 2: Hiện tượng "Routing Loop" gây treo CPU trên Virtual Controller
- Triệu chứng: Tải CPU của IAP đóng vai trò Virtual Controller tăng vọt lên 100%, hệ thống mạng chập chờn, các client liên tục bị văng ra khỏi SSID.
- Nguyên nhân gốc rễ (Root Cause): Cấu hình Default Gateway trên các VLAN không đồng bộ hoặc xuất hiện tuyến đường định tuyến tĩnh (Static Route) sai lệch gây ra hiện tượng gói tin GRE bị chuyển vòng lặp vô hạn giữa Anchor AP và Foreign AP.
- Hướng xử lý triệt để:
- Sử dụng lệnh CLI kiểm tra bảng định tuyến của IAP:
show ap debug mobility-clientvàshow datapath route. - Xóa bỏ các tuyến đường định tuyến tĩnh xung đột trên hệ thống mạng có dây. Đảm bảo cấu hình Subnet Mask chính xác trên từng VLAN interface của Router biên.
6. Câu Hỏi Thường Gặp (FAQ) Chuyên Sâu
6.1. Sự khác biệt cốt lõi giữa L2 Roaming và L3 Roaming trên Aruba IAP là gì?
Trả lời: L2 Roaming áp dụng khi client di chuyển giữa các AP nằm trong cùng một VLAN/Subnet. Client giữ nguyên địa chỉ IP và lớp liên kết dữ liệu không thay đổi. Ngược lại, L3 Roaming áp dụng khi client di chuyển sang một AP thuộc VLAN/Subnet hoàn toàn khác. Thay vì phải đổi địa chỉ IP (gây đứt kết nối ứng dụng), L3 Mobility sử dụng đường hầm GRE để gói tin của client vẫn giữ nguyên IP gốc, được định tuyến ngầm về Anchor AP ban đầu.
6.2. Làm thế nào để kiểm tra một client cụ thể đang sử dụng Anchor AP nào?
Trả lời: Kỹ sư có thể truy cập vào CLI của Aruba IAP và thực thi câu lệnh:
Lệnh này sẽ hiển thị tường minh trạng thái client, địa chỉ IP hiện tại, thông tin của Anchor AP và Foreign AP đang phục vụ, cũng như trạng thái đường hầm GRE.
6.3. L3 Mobility trên Aruba IAP có yêu cầu phần cứng chuyên dụng hoặc thiết bị điều khiển phần cứng (Hardware Controller) không?
Trả lời: Điểm ưu việt của kiến trúc Aruba Instant AP là không cần Controller phần cứng vật lý. Chức năng Virtual Controller được bầu chọn tự động giữa các AP trong cụm. Toàn bộ cơ chế xử lý L3 Mobility, đóng gói GRE và quản lý trạng thái client đều được phân tán xử lý trực tiếp trên chip nhớ và NPU của các IAP.
6.4. Giao thức bảo mật nào được áp dụng cho dữ liệu truyền tải qua đường hầm L3 Mobility giữa các AP?
Trả lời: Mặc định, lưu lượng chuyển tiếp trong đường hầm Mobility giữa các AP sử dụng đóng gói GRE tiêu chuẩn. Tuy nhiên, trong các môi trường yêu cầu bảo mật cao (như tài chính, chính phủ), hệ thống cho phép kích hoạt cơ chế mã hóa IPSec hoặc bảo mật đường hầm nội bộ giữa các IAP trong cụm để ngăn chặn các cuộc tấn công nghe lén (Eavesdropping) ở tầng mạng có dây nội bộ.
6.5. Số lượng Subnet tối đa có thể tham gia vào một Mobility Pool trên Aruba IAP là bao nhiêu?
Trả lời: Giới hạn phụ thuộc vào phiên bản ArubaOS và dung lượng bộ nhớ của dòng IAP cụ thể (thường hỗ trợ tối đa từ 16 đến 32 subnet trong một mobility domain tiêu chuẩn của dòng campus). Đối với các hệ thống lớn vượt quá ngưỡng này, khuyến nghị chuyển dịch sang kiến trúc Aruba Mobility Controller (ArubaOS 8/10) trung tâm để quản lý tối ưu hơn.
7. Thư Mục Tài Liệu Tham Khảo Kỹ Thuật
- IEEE Standard for Information Technology – Telecommunications and information exchange between systems - Local and metropolitan area networks - Specific requirements - Part 11: Wireless LAN Medium Access Control (MAC) and Physical Layer (PHY) Specifications. IEEE Std 802.11-2020.
- HPE Aruba Networking – ArubaOS 8.x User Guide: Layer 3 Mobility and Client Roaming Architecture. Document Part Number: Part-L3M-8X-01.
- Internet Engineering Task Force (IETF) – Generic Routing Encapsulation (GRE). RFC 2784, RFC 2890.
- VietITPro Technology Lab – Whitepaper: Performance Evaluation of L3 Mobility and GRE Tunneling Overhead in Enterprise Wi-Fi Networks.Internal Technical Publication, 2023–2024.
