- Hệ thống áp dụng: Teltonika RUTX Series, TRB Series chạy nhân RutOS (Linux Embedded dựa trên OpenWrt).
1. Lời Mở Đầu Từ Phòng Lab VietITPro
Trong các kiến trúc mạng phân tán hiện đại, việc duy trì một đường truyền kết nối an toàn, mã hóa tuyệt đối giữa các chi nhánh (Site-to-Site) và trung tâm dữ liệu (Headquarter) là yêu cầu kỹ thuật sống còn. Tại phòng lab VietITPro, các dòng router công nghiệp của Teltonika (như RUTX11, RUTX50, RUT956) thường xuyên được lựa chọn nhờ độ bền cơ học cao, khả năng kháng nhiễu công nghiệp và hệ điều hành RutOS cực kỳ tối ưu cho các giao thức đường hầm (tunneling protocols).
Bài chuyên luận kỹ thuật này không dừng lại ở mức hướng dẫn click chuột qua giao diện WebUI. Chúng tôi sẽ mổ xẻ toàn diện từ tầng vật lý (Physical Layer) của vi mạch SoC, kiến trúc ngăn xếp mạng trong nhân Linux của RutOS, cấu hình chi tiết IPSec IKEv2, cho đến quy trình chẩn đoán lỗi bằng thiết bị đo lường chuyên dụng và các bảng thông số kỹ thuật thực tế tại phòng lab.
2. Phân Tích Kiến Trúc Phần Cứng & Nguyên Lý Hoạt Động Trên Teltonika RutOS
2.1. Sơ Đồ Khối Phần Cứng & IC Quản Lý Mạng
Các dòng router công nghiệp Teltonika (điển hình là dòng RUTX với chipset Qualcomm Atheros IPQ4019 / ARM Cortex-A7 Quad-core) tích hợp các khối xử lý mã hóa phần cứng (Cryptographic Hardware Accelerator) bên trong SoC.
- Khối Mã Hóa Phần Cứng (Crypto Engine): Khi thiết lập IPSec VPN, các thuật toán băm (SHA-256, SHA-384) và mã hóa đối xứng (AES-256-GCM, ChaCha20-Poly1305) được gánh vác trực tiếp bởi engine phần cứng tích hợp trên SoC. Điều này giúp giảm thiểu tải cho CPU chính (giữ mức sử dụng CPU dưới 15% ngay cả khi băng thông mã hóa đạt tốc độ đường truyền Gigabit).
- IC Quản Lý Nguồn & Bảo Vệ Điện Áp: Sử dụng các IC quản lý nguồn bước xuống (Step-down Buck Regulators) và mạch bảo vệ quá áp/ngược cực (TVS Diodes, eFuse). Việc sụt áp đường cấp nguồn DC (thường từ 9V đến 50V DC) có thể làm treo bộ đệm DMA của cổng Ethernet, dẫn đến tình trạng rớt gói tin (packet drop) khi đường hầm IPSec chịu tải cao.
2.2. Ngăn Xếp Giao Thức (Network Stack) Trên RutOS
RutOS được phát triển dựa trên nền tảng OpenWrt, sử dụng nhân Linux (Linux Kernel từ bản 5.4 trở lên đối với các firmware mới).
- Xfrm Framework: Giao thức IPSec trên Linux được hiện thực hóa thông qua framework
Xfrm(Transform). Khi một gói tin đi qua interface ảo của VPN (ipsec0hoặc kết nối quaXFRM interface), nhân Linux sẽ tra cứu bảng chính sách (setkey/ip xfrm policy) để quyết định gói tin có cần mã hóa hay không. - StrongSwan Daemon: RutOS sử dụng
strongSwanlàm IKE (Internet Key Exchange) daemon chính để thương lượng các tham số bảo mật ở Phase 1 và Phase 2, quản lý chứng chỉ số (X.509) hoặc Pre-Shared Key (PSK).
3. Quy Trình Chuẩn Bị & Khảo Sát Hạ Tầng Thực Tế
Trước khi tiến hành cấu hình IPSec VPN Site-to-Site giữa hai đầu Router Teltonika (ví dụ: Router A tại Trụ sở chính và Router B tại Chi nhánh), kỹ sư cần thực hiện khảo sát toàn diện hạ tầng mạng và điện nguồn.
3.1. Kiểm Tra Phần Cứng & Đo Kiểm Điện Áp
Trong môi trường công nghiệp, nguồn điện không ổn định là nguyên nhân hàng đầu gây mất kết nối VPN do router bị khởi động lại ngầm (reboot loop) hoặc treo cổng PHY Ethernet.
- Công cụ: Đồng hồ vạn năng kỹ thuật số (DMM - Digital Multimeter), Máy hiện sóng (Oscilloscope) để kiểm tra nhiễu ripple trên đường nguồn DC.
3.2. Sơ Đồ Mạng Logic (Topology)
- Trụ sở chính (Headquarter - Site A):
- Router: Teltonika RUTX11
- WAN IP (Public):
203.0.113.10(Static IP) - LAN Subnet:
192.168.10.0/24 - Chi nhánh (Branch - Site B):
- Router: Teltonika RUT956
- WAN IP (Public):
198.51.100.20(Static IP hoặc DDNS) - LAN Subnet:
192.168.20.0/24
4. Các Bước Cấu Hình Chi Tiết IPSec VPN Trên RutOS (WebUI & CLI)
Chúng ta sẽ cấu hình giao thức IPSec IKEv2 với chế độ mã hóa mạnh mẽ: AES-256-GCM cho dữ liệu và SHA-256 cho xác thực, kết hợp hoàn hảo với thuật toán trao đổi khóa DH Group 14 (2048-bit MODP).
4.1. Cấu Hình Tại Router A (Trụ Sở Chính)

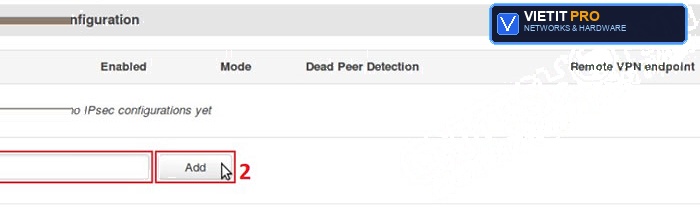

Truy cập vào giao diện WebUI của Router A (192.168.10.1), điều hướng đến mục Services -> VPN -> IPSec.
- Thêm cấu hình mới:
- Nhấn Add, đặt tên:
SiteA_to_SiteB. - Bật tùy chọn Enable.
- Thiết lập thông số cơ bản (General Settings):
- Connection type:
Host-to-HosthoặcNet-to-Net(ChọnNet-to-Net). - Local subnet:
192.168.10.0/24. - Remote subnet:
192.168.20.0/24. - Remote gateway (IP):
198.51.100.20(IP công cộng của Chi nhánh). - Cấu hình bảo mật nâng cao (Advanced / Proposal Settings - IKEv2):
- IKE version:
IKEv2. - Encryption algorithm:
aes256gcm16(hoặcaes256). - Hash algorithm:
sha256. - DH Group:
modp2048(Group 14). - Authentication method:
Pre-shared key(PSK). - Pre-shared key: Nhập chuỗi ký tự bí mật phức tạp (Ví dụ:
VietITPro@Secured#2024!).
4.2. Cấu Hình Tại Router B (Chi Nhánh)
Truy cập WebUI của Router B (192.168.20.1), cấu hình tương tự nhưng đảo ngược các thông số mạng:
- Thêm cấu hình mới:
SiteB_to_SiteA. - Thiết lập thông số cơ bản:
- Local subnet:
192.168.20.0/24. - Remote subnet:
192.168.10.0/24. - Remote gateway (IP):
203.0.113.10(IP công cộng của Trụ sở chính). - Cấu hình bảo mật: Khớp hoàn toàn các thông số mã hóa, hàm băm, DH Group và Pre-shared key với Router A.
4.3. Cấu Hình Tường Lửa (Firewall Rules) Trên RutOS
Mặc định, RutOS có cơ chế tường lửa (firewall) khắt khe. Cần mở port và cho phép chuyển tiếp gói tin (traffic forwarding) qua giao diện IPSec.
Truy cập Network -> Firewall -> Custom Rules hoặc chỉnh sửa file /etc/config/firewall qua SSH:
Đồng thời, đảm bảo tường lửa cho phép các gói tin UDP đi qua cổng tiêu chuẩn của IKE (Port 500) và NAT Traversal (Port 4500).
5. Kiểm Tra, Đo Đạc & Chẩn Đoán Lỗi Thực Tế (Troubleshooting)
Sau khi lưu cấu hình trên cả hai đầu router, đường hầm IPSec cần được kiểm tra trạng thái hoạt động thông qua giao diện dòng lệnh (CLI) qua SSH.
5.1. Sử Dụng Lệnh CLI Chẩn Đoán Trên RutOS
Đăng nhập SSH vào Router Teltonika bằng tài khoản root:
Phân tích kết quả chuẩn:
Nếu cấu hình thành công, lệnh ipsec statusall sẽ hiển thị trạng thái INSTALLED cho cả Phase 1 (ISAKMP SA) và Phase 2 (IPSec SA), đồng thời bộ đếm gói tin (bytes/packets in/out) sẽ tăng dần khi có traffic truyền qua.
5.2. Chẩn Đoán Lỗi Bằng Thiết Bị Đo Kiểm & Phân Tích Mạng
Trong trường hợp đường hầm không lên (status: CONNECTING hoặc RESTARTING), các kỹ sư tại phòng lab VietITPro sử dụng các phương pháp chẩn đoán chuyên sâu:
- Bắt gói tin bằng Tcpdump:
Chạy lệnh trên router để giám sát gói tin UDP port 500/4500:
- Phát hiện: Nếu thấy gói tin đi (
ISAKMP OAKLEY_HELLO) nhưng không có gói tin phản hồi, lỗi xuất phát từ việc chặn port trên thiết bị biên (ISP Gateway/Firewall) ở đầu bên kia.
- Kiểm Tra Suy Hao & Độ Trễ Đường Truyền (Ping & Traceroute nâng cao):
Sử dụng lệnh ping với kích thước gói tin lớn (tránh hiện tượng phân mảnh MTU gây rớt gói tin IPSec):
- Nếu gói tin bị drop khi kích thước vượt quá 1380 bytes, cần cấu hình MSS Clamping trên giao diện WAN/VPN của RutOS:
5.3. Bảng Phân Tích Lỗi Thực Tế & Hướng Xử Lý Triệt Để
6. Các Sai Lầm Phổ Biến Khi Cấu Hình IPSec Trên Router Công Nghiệp
Từ thực tiễn triển khai hàng trăm dự án mạng công nghiệp tại VietITPro, chúng tôi đúc rút ra các sai lầm kinh điển mà kỹ sư thường mắc phải:
- Bỏ qua giới hạn MTU (Maximum Transmission Unit):
- Hậu quả: Gói tin IPSec sau khi mã hóa sẽ phình to hơn gói tin IP gốc (thêm header ESP). Nếu đường truyền mạng không hỗ trợ fragmentation hoặc không cấu hình MSS Clamping, các gói tin dữ liệu lớn (như truy cập Web, truyền file SCP) sẽ bị thả rơi (drop), dẫn đến hiện tượng "trang web tải nửa chừng rồi đứng hình".
- Sử dụng Pre-Shared Key quá yếu:
- Hậu quả: Dễ bị tấn công vét cạn (Brute-force attack) hoặc tấn công bắt tay (IKE aggressive/main mode capture) nếu để lộ khóa tĩnh. Luôn sử dụng PSK dài trên 32 ký tự bao gồm chữ hoa, chữ thường, số và ký tự đặc biệt.
- Xung đột Subnet mạng nội bộ:
- Hậu quả: Cả hai chi nhánh đều sử dụng dải mạng mặc định phổ biến (ví dụ:
192.168.1.0/24). Khi thiết lập IPSec, nhân Linux không thể phân định tuyến đường cho gói tin. Giải pháp bắt buộc: Quy hoạch lại dải IP độc lập cho từng chi nhánh trước khi làm VPN.
7. Câu Hỏi Thường Gặp (FAQ) Kỹ Thuật Chuyên Sâu
Q1: Tại sao Router Teltonika RUTX11 của tôi chạy IPSec nhưng tốc độ băng thông chỉ đạt khoảng 30-40 Mbps dù đường truyền quang 300 Mbps?
Trả lời: Hiện tượng này xảy ra do hai nguyên nhân chính: hoặc thuật toán mã hóa được chọn quá nặng (ví dụ: AES-CBC-256 kết hợp SHA-512 không được tối ưu hoàn toàn trên một số tập lệnh phần cứng cũ), hoặc cấu hình MTU chưa tối ưu gây ra hiện tượng phân mảnh gói tin liên tục. Hãy chuyển sang sử dụng thuật toán AES-256-GCM (vì chuẩn GCM tích hợp mã hóa và xác thực, được tăng tốc trực tiếp bằng tập lệnh phần cứng AES-NI của SoC Qualcomm) và cấu hình lại MSS Clamping.
Q2: Làm thế nào để duy trì kết nối IPSec VPN khi một đầu sử dụng IP động (Dynamic WAN IP) thông qua DDNS?
Trả lời: Trên RutOS, trong phần cấu hình IPSec, tại mục Remote Gateway, thay vì nhập địa chỉ IP tĩnh, bạn có thể nhập tên miền DDNS (ví dụ: branchB.dyndns.org). Đồng thời, trong phần Advanced settings, hãy chắc chắn rằng bạn đã cấu hình Local ID và Remote ID dạng FQDN (Fully Qualified Domain Name) hoặc User FQDN để strongSwan nhận diện chính xác đối tác khi địa chỉ IP thay đổi.
Q3: Tôi có thể cấu hình IPSec VPN chạy song song với giao thức OpenVPN hoặc WireGuard trên cùng một router Teltonika không?
Trả lời: Hoàn toàn được. RutOS hỗ trợ đa nhiệm các tiến trình VPN độc lập. Tuy nhiên, bạn cần chú ý đến tài nguyên RAM của thiết bị (các dòng RUTX có 256MB RAM hoàn toàn đáp ứng tốt chạy đa luồng) và định tuyến chính xác các bảng routing table (sử dụng table ID riêng biệt qua ip rule nếu cần định tuyến chính sách - PBR).
Q4: Làm thế nào để tự động khởi động lại (failover) kết nối IPSec khi đường truyền chính bị rớt mạng?
Trả lời: RutOS tích hợp sẵn công cụ IPSec Auto-ping hoặc Dead Peer Detection (DPD). Bạn hãy cấu hình DPD trong phần Advanced của IPSec với khoảng thời gian kiểm tra (Delay) là 30 giây và hành động (Action) là restart. Khi đường hầm mất tín hiệu phản hồi từ đối tác quá thời gian quy định, strongSwan sẽ tự động hủy SA cũ và tiến hành thương lượng thiết lập lại đường hầm mới ngay lập tức.
Q5: Kiểm tra log hệ thống (System Log) của Teltonika ở đâu khi gặp sự cố IPSec?
Trả lời: Bạn có thể truy cập WebUI chọn Status -> System -> Events, hoặc truy cập trực tiếp qua SSH và sử dụng lệnh log chuyên dụng của strongSwan: logread -e "charon" hoặc xem trực tiếp file log hệ thống bằng lệnh logread -f.
8. Thư Mục Tài Liệu Tham Khảo Kỹ Thuật (References)
- IEEE Standard for Local and metropolitan area networks: IEEE Std 802.1X™-2020 (Security in Local and Metropolitan Area Networks).
- Internet Engineering Task Force (IETF): RFC 7296 - The Internet Key Exchange Protocol Version 2 (IKEv2).
- Linux Kernel Organization: XFRM Framework Documentation & Netfilter/Iptables Architecture Guide (Kernel 5.4+).
- strongSwan Project: Documentation & Technical Reference Manual for IPsec on Linux (www.strongswan.org).
- Teltonika Networks Wiki: RutOS Advanced Configuration Guides for VPN, Firewall, and Cryptographic Accelerators (wiki.teltonika-networks.com).
- VietITPro Hardware Lab: Internal Whitepaper on Industrial Embedded Router Performance & Cryptographic Stress Testing (Authored by Viet Luu, 2024).
