Triển khai hệ thống Wi-Fi doanh nghiệp trên nền tảng Cisco Catalyst 9800 Series Wireless Controller (C9800) đòi hỏi người kỹ sư mạng không chỉ nắm vững lý thuyết về CAPWAP mà còn phải thấu hiểu tường tận cách thức gói tin dữ liệu (data plane) di chuyển giữa Access Point (AP) và bộ điều khiển. Trong quá trình cấu hình và tối ưu hóa hệ thống mạng không dây cho các doanh nghiệp quy mô từ trung bình đến lớn tại TP.HCM, bài toán lựa chọn giữa Local Switching và Central Switching luôn là nút thắt quyết định độ trễ, khả năng mở rộng và tải trọng của toàn bộ hạ tầng core switch.
Bài viết này được đúc kết từ kinh nghiệm triển khai thực tế tại các trung tâm dữ liệu và hệ thống mạng enterprise của VietITPro.vn, đi sâu phân tích bản chất kỹ thuật, cấu hình CLI thực tế và tiêu chí lựa chọn giữa hai mô hình chuyển mạch này trên Cisco C9800.
Bản Chất Kiến Trúc: CAPWAP Data Plane Trên Cisco C9800
Trước khi đi vào các câu lệnh cấu hình, chúng ta cần nhìn nhận rõ cách thức C9800 xử lý lưu lượng mạng. Khác với dòng Cisco WLC 5520 hay 8540 chạy trên nền tảng cổ điển AireOS, C9800 được xây dựng trên nhân IOS-XE hoàn toàn mới, mang lại khả năng phân tách rõ ràng giữa Control Plane (quản lý AP, xác thực 802.1X, roaming) và Data Plane (truyền tải lưu lượng user data).
Khi một AP kết nối với C9800, một đường hầm CAPWAP (Control and Provisioning of Wireless Access Points) được thiết lập qua UDP port 5246 (Control) và 5247 (Data).

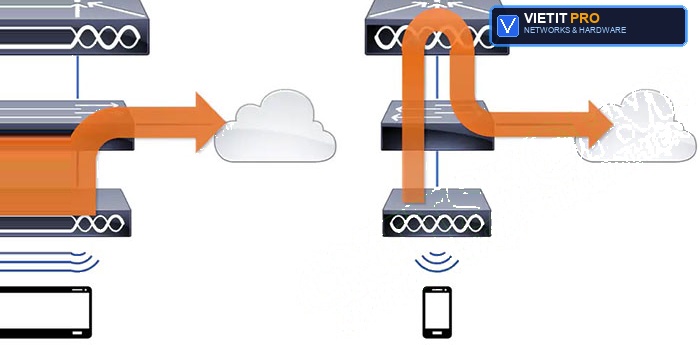

Trong mô hình Central Switching (hay còn gọi là Centralized Data), toàn bộ lưu lượng dữ liệu từ thiết bị đầu cuối (client) không dây sẽ được đóng gói bên trong đường hầm CAPWAP và chuyển tiếp ngược về C9800. Bộ điều khiển sẽ chịu trách nhiệm giải gói, kiểm tra bảo mật và đẩy lưu lượng đó xuống hệ thống Core/Distribution Switch.
Ngược lại, trong mô hình Local Switching, đường hầm CAPWAP chỉ dùng cho các gói tin điều khiển. Ngay tại cổng giao tiếp của AP (Ethernet port), lưu lượng dữ liệu của client được bóc tách lớp CAPWAP, gắn VLAN ID tương ứng và chuyển thẳng ra cổng switch Access layer mà AP đang kết nối.
Phân Tích Chuyên Sâu: Local Switching vs Central Switching
Việc lựa chọn sai mô hình chuyển mạch trên C9800 có thể dẫn đến hiện tượng nghẽn cổ chai nghiêm trọng tại bộ điều khiển, quá tải CPU của C9800 hoặc làm tăng độ trễ (latency) không cần thiết cho các ứng dụng thời gian thực như VoIP và Video Conferencing.
Khi nào nên bắt buộc dùng Local Switching?
- Hệ thống mạng diện rộng (Campus Network lớn): Tránh việc dồn toàn bộ băng thông Wi-Fi qua đường WAN hoặc qua các core switch trung tâm chỉ để đi ra Internet.
- Ứng dụng băng thông lớn: Các môi trường như văn phòng thiết kế đồ họa, trường đại học nơi sinh viên stream video đồng thời. Local switching giúp tận dụng băng thông đường truyền sẵn có tại các switch tầng (Access Layer).
- Giảm tải cho C9800: Giúp các dòng C9800-L hoặc C9800-40 tập trung tài nguyên CPU cho việc xử lý roaming nhanh (Roaming 802.11r/k/v) và xác thực 802.1X/RADIUS thay vì phải gánh thêm hàng Gbps dữ liệu user.
Khi nào bắt buộc dùng Central Switching?
- Hệ thống Guest Wi-Fi (Khách): Yêu cầu cô lập hoàn toàn lưu lượng khách khỏi mạng nội bộ doanh nghiệp. Đưa lưu lượng này về C9800 giúp dễ dàng đẩy thẳng ra vùng DMZ hoặc áp dụng các chính sách WebAuth, Anchor Controller.
- Môi trường yêu cầu Mobility khắt khe: Các hệ thống y tế (bệnh viện) nơi các thiết bị di động cần giữ nguyên địa chỉ IP (layer 2 roaming xuyên suốt các subnet khác nhau mà không đổi IP).
- Hạ tầng switch biên (Access switch) nghèo nàn: Khi các switch tầng dưới là loại unmanaged hoặc không hỗ trợ trunking VLAN linh hoạt đến tận chân AP.
Cấu Hình thực tế Trên Cisco C9800 CLI
Dưới đây là quy trình cấu hình chuẩn để thiết lập Local Switching và Central Switching trên Cisco Catalyst 9800 chạy hệ điều hành IOS-XE. Chúng ta giả định rằng hệ thống đã có sẵn Global Parameters, RF Profile và các cấu hình cơ bản.
Bước 1: Khởi tạo VLAN và WLAN Profile trên C9800
Trước tiên, chúng ta định nghĩa WLAN Profile và gán VLAN tương ứng. Trên C9800, việc cấu hình thông qua GUI (Web UI) rất trực quan, nhưng đối với kỹ sư hệ thống, việc nắm vững CLI giúp xử lý sự cố và automation nhanh chóng hơn.
Phân tích kỹ thuật câu lệnh:
- Lệnh
no central switchingtrongCORP-POLICYchính là câu lệnh cốt lõi kích hoạt Local Switching. Lưu lượng của các client kết nối vào WLAN này sẽ được chuyển mạch cục bộ tại AP. - Ngược lại, lệnh
central switchingtrongGUEST-POLICYép buộc toàn bộ gói tin đi qua đường hầm CAPWAP về C9800 (Central Switching). - Lệnh
no central dhcphoặccentral dhcpquyết định việc phân giải IP DHCP được thực hiện tại DHCP server cục bộ của phân đoạn mạng hay qua trung tâm.
Bước 2: Tạo WLAN ID và liên kết với Policy Profile
Tiếp theo, chúng ta tạo WLAN và gán nó vào Policy Profile vừa khởi tạo ở Bước 1.
Bước 3: Áp dụng Policy Tag cho Access Point
Sau khi cấu hình xong Policy Profile và WLAN, chúng ta tiến hành gán Policy Tag này vào các AP cụ thể hoặc nhóm AP (AP Join Profile / Tag).
Lưu Ý Triển Khai & Xử Lý Sự Cố (Troubleshooting) Thực Tế
Trong quá trình vận hành các hệ thống mạng doanh nghiệp, đội ngũ kỹ thuật của VietITPro.vn đã đúc kết được một số pan bệnh và điểm cần lưu ý đặc biệt sau:
1. Vấn đề MTU và Fragmentation khi dùng Central Switching
Khi cấu hình Central Switching, gói tin của client phải gánh thêm lớp header của CAPWAP (thêm khoảng 36-44 bytes). Nếu MTU trên đường truyền giữa AP và C9800 được giữ mặc định ở mức 1500 bytes mà không cấu hình MSS Clamping hoặc bật IP MTU adjustment, các gói tin lớn sẽ bị phân mảnh (fragmentation), gây sụt giảm tốc độ mạng nghiêm trọng và rớt gói tin ngẫu nhiên.
Giải pháp: Cấu hình MTU trên các đường trunk switch trung gian tối thiểu là 1550 bytes (chuẩn Jumbo Frame) hoặc cấu hình MSS trên C9800:
2. Lỗi mất kết nối Client khi đổi qua Local Switching
Khi chuyển đổi một SSID từ Central Switching sang Local Switching, nếu kỹ sư quên cấu hình VLAN 100 trên cổng switch cắm trực tiếp vào AP (Access Port hoặc Trunk Port), client sẽ kết nối được vào Wi-Fi nhưng không nhận được địa chỉ IP từ DHCP server (hiện tượng chấm than vàng).
Kiểm tra thực tế trên switch biên:
Đảm bảo cổng switch đã được cấu hình Trunk cho phép đi qua tất cả các VLAN dữ liệu, hoặc cấu hình Access VLAN đúng với VLAN của WLAN:
3. Lệnh Debug và Kiểm Tra Trạng Thái trên C9800
Để xác thực xem một client đang hoạt động ở chế độ Local hay Central Switching, sử dụng câu lệnh sau trên C9800 CLI:
Tìm kiếm dòng thông tin liên quan đến Switching Type hoặc Central Data Switching. Nếu hiển thị No nghĩa là Local Switching đang hoạt động chính xác.
Để theo dõi quá trình kết nối và xác thực của client theo thời gian thực:
Giải Đáp Câu Hỏi Thực Tế (FAQ)
1. Tại sao C9800 lại khuyến khích dùng Local Switching cho phần lớn các WLAN doanh nghiệp?
Trả lời: Các dòng C9800 (đặc biệt là C9800-L, C9800-40) có giới hạn về thông lượng xử lý dữ liệu (Data throughput) trong kiến trúc phần cứng. Nếu đưa toàn bộ lưu lượng data của hàng ngàn user về WLC, phần cứng sẽ nhanh chóng quá tải CPU và gây nghẽn mạch. Local Switching đẩy việc định tuyến và chuyển mạch xuống hệ thống switch hạ tầng vốn có năng lực xử lý packet forwarding mạnh mẽ hơn rất nhiều.
2. Có thể kết hợp cả Local Switching và Central Switching trên cùng một C9800 không?
Trả lời: Hoàn toàn được. Đây là mô hình chuẩn doanh nghiệp phổ biến nhất hiện nay. Bạn cấu hình mạng nội bộ (Corp, Staff) chạy Local Switching để tối ưu tốc độ và giảm tải, đồng thời cấu hình mạng khách (Guest) chạy Central Switching để dễ dàng kiểm soát bảo mật, áp dụng captive portal và cách ly hoàn toàn khỏi mạng nội bộ.
3. Khi cấu hình Local Switching, Switch Access layer có cần cấu hình gì đặc biệt ngoài VLAN không?
Trả lời: Ngoài việc cấu hình cổng cắm AP thành Trunk port cho phép các VLAN đi qua, bạn cần đảm bảo cấu hình STP (Spanning Tree Protocol) PortFast và BPDU Guard trên các cổng cắm AP để tránh hiện tượng nghẽn mạng khi AP khởi động lại hoặc khi có vòng lặp topology vô tình xảy ra.
Bài viết thuộc chuyên mục Thiết Bị Mạng & Network, biên soạn bởi đội ngũ chuyên gia kỹ thuật phần cứng và hệ thống tại VietITPro.vn.
