Khi bật laptop, màn hình dừng lại ở dòng thông báo cảnh báo màu trắng trên nền đen: "Fan Error", "System Fan (90B)" (trên máy HP), hoặc "Alert! CPU 0 Fan Failure" (trên máy Dell) kèm theo tiếng bíp cảnh báo và máy tự động tắt ngúm sau vài giây. Đây là cơ chế bảo vệ phần cứng tự động (Hardware Thermal Protection) của BIOS nhằm ngăn chặn việc CPU và GPU bị cháy nổ do hệ thống tản nhiệt ngừng hoạt động.
Bài viết này từ kỹ sư chuyên khoa tản nhiệt laptop VietITPro sẽ hướng dẫn bạn nguyên lý mạch đo tốc độ quạt (Tachometer Sense) và 4 giải pháp xử lý triệt để lỗi Fan Error.
1. Nguyên Lý Mạch Quạt Tản Nhiệt Laptop 4 Chân (4-Pin PWM Fan)

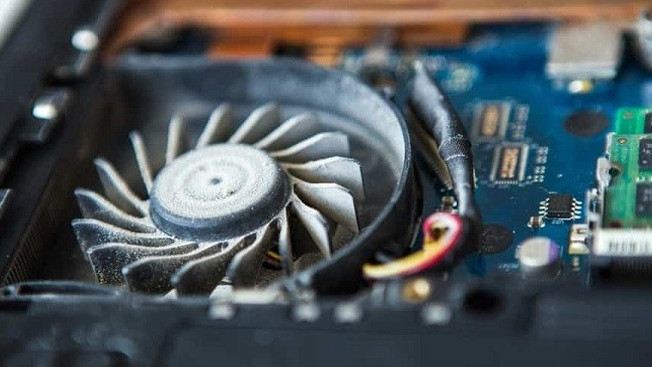

Hình 1: Hình ảnh kỹ thuật minh họa chi tiết cho Cách khắc phục laptop lỗi Fan Error hiệu quả 100% từ A - Z - Phòng Lab VietITPro
Quạt tản nhiệt laptop hiện đại sử dụng chuẩn giao tiếp 4 dây nối với vi điều khiển nhúng (EC / KBC Chip) trên bo mạch chủ:
1. Pin 1 - GND: Dây mass (0V).
2. Pin 2 - VCC (+5V / +12V): Dây cấp nguồn nuôi động cơ không chổi than (Brushless DC Motor).
3. Pin 3 - TACH (Sense / Speed Sensor): Dây cảm biến tốc độ vòng quay. Mỗi vòng quay quạt sẽ phát ra 2 xung điện áp vuông gửi về chip EC.
4. Pin 4 - PWM (Control): Dây điều chế độ rộng xung từ CPU để tăng/giảm tốc độ quạt theo nhiệt độ.
> NGUYÊN NHÂN GÂY LỖI FAN ERROR: Trong giai đoạn POST (Power-On Self-Test) lúc khởi động, BIOS sẽ cấp nguồn thử nghiệm cho quạt trong 2 giây và đọc tín hiệu xung từ chân TACH. Nếu không nhận được tín hiệu xung hồi tiếp (do quạt kẹt cơ học không quay hoặc đứt đường mạch cảm biến), BIOS sẽ lập tức ngắt nguồn và báo lỗi Fan Error.
2. Các Nguyên Nhân Chính Gây Lỗi Fan Error

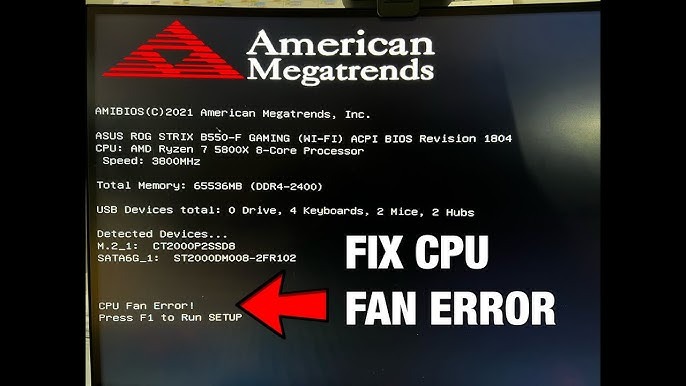

Hình 2: Hình ảnh kỹ thuật minh họa chi tiết cho Cách khắc phục laptop lỗi Fan Error hiệu quả 100% từ A - Z - Phòng Lab VietITPro
- Bụi Bẩn Bó Cứng Trục Cốt Quạt: Bụi vải và tóc quấn chặt vào cánh quạt làm mô-men xoắn của động cơ không đủ sức kéo cánh quạt quay lúc khởi động.
- Khô Dầu Bôi Trơn Trục Đồng (Bearing): Khiến quạt quay phát ra tiếng kêu rè rè, rít to hoặc quay giật cục rồi dừng hẳn.
- Lỏng Chân Cắm Jack Quạt Trên Mainboard: Chân cắm socket 4-pin bị oxy hóa hoặc bung ngàm giữ sau va chạm.
- Lỗi Cảm Biến Hall Effect Trong Động Cơ Quạt: Quạt vẫn quay nhưng chip cảm biến không phát xung TACH về bo mạch chủ.
- Lỗi Mạch Cấp Nguồn Quạt Trên Bo Mạch Chủ: Cháy IC điều khiển nguồn quạt 5V hoặc đứt cầu chì bảo vệ SMD Fuse.
3. Quy Trình 4 Bước Xử Lý Lỗi Fan Error Tại Nhà

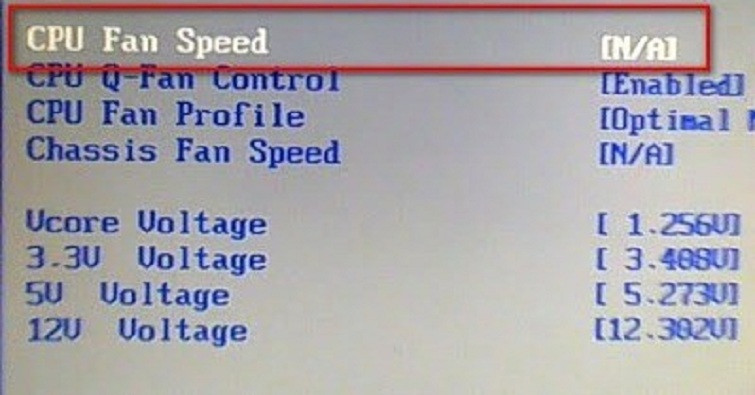

Hình 3: Hình ảnh kỹ thuật minh họa chi tiết cho Cách khắc phục laptop lỗi Fan Error hiệu quả 100% từ A - Z - Phòng Lab VietITPro
Bước 1: Vệ Sinh & Giải Phóng Dị Vật Kẹt Cánh Quạt
1. Tắt máy, tháo nắp đáy laptop.
2. Dùng bình xịt khí nén hoặc cọ mềm quét sạch toàn bộ bụi bẩn bám trên cánh quạt và khe đồng tản nhiệt (Heatsink Fins).
3. Lấy ngón tay gạt nhẹ cánh quạt: Nếu cánh quạt quay trơn tru, không có lực cản
Bước 2: Tra Dầu Bôi Trơn Chuyên Dụng (Synthetic Oil)
- Nhấc cụm cánh quạt ra khỏi lõi đồng (đối với loại quạt tháo rời được).
- Vệ sinh sạch cặn rỉ sét trên trục thép.
- Nhỏ 1 giọt dầu máy may hoặc dầu silicon chịu nhiệt vào ổ bạc đồng
→ Lắp lại cánh quạt.
Bước 3: Cập Nhật Bản BIOS Mới Nhất
Nhiều dòng laptop HP và Dell gặp lỗi thuật toán đọc cảm biến quạt sai trong bản BIOS cũ. Cập nhật BIOS lên phiên bản mới nhất từ trang chủ của hãng sẽ giải quyết dứt điểm lỗi thuật toán này.
Bước 4: Thay Mới Cụm Quạt Chính Hãng Đúng Mã Part Number
Nếu cuộn dây đồng của động cơ bị cháy hoặc hỏng cảm biến Hall, giải pháp an toàn và bền bỉ nhất là thay thế cụm quạt tản nhiệt zin mới đúng mã linh kiện của máy.
4. Bảng So Sánh Nhiệt Độ Trước Và Sau Khi Khắc Phục
