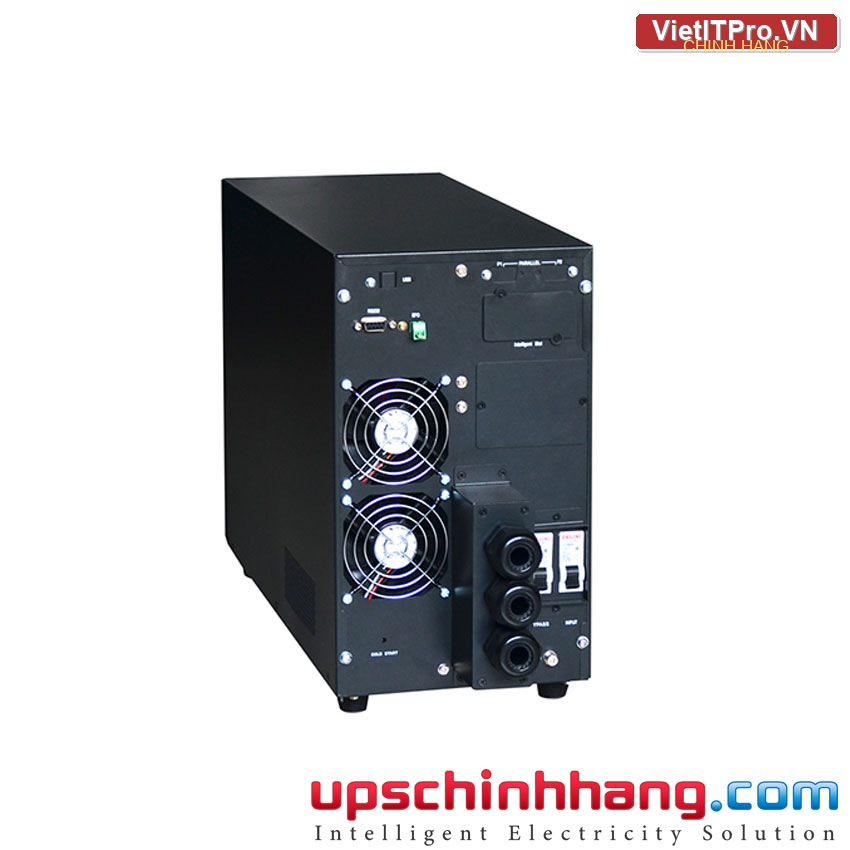

Bộ lưu điện INVT HT1106XL 6000VA (6KW) Loại Dùng Pin Rời

1. Tổng Quan Thiết Kế & Định Vị Phần Cứng

Khi tiếp cận dòng sản phẩm UPS INVT HT1106XL có công suất thực lên đến 6000VA / 6000W dạng dùng pin rời (Extended Runtime), ấn tượng đầu tiên của một kỹ sư phần cứng là cấu trúc cơ khí cực kỳ chắc chắn, tối ưu cho cả không gian tủ Rack tiêu chuẩn lẫn dạng đứng (Tower). Khung vỏ được chế tạo từ thép tấm dày phủ sơn tĩnh điện công nghiệp chống tĩnh điện và ăn mòn, giúp bảo vệ toàn bộ hệ thống mạch điện công suất lớn bên trong khỏi nhiễu điện từ (EMI) và môi trường khắc nghiệt.

Tuy nhiên, "trái tim" để biến một cỗ máy cung cấp nguồn điện thô này thành một thiết bị thông minh, có khả năng kết nối mạng toàn diện chính là bo mạch card quản trị mạng đi kèm (Network Management Card - NMC) tích hợp sẵn trong phân khúc này. Khảo sát cấu trúc vật lý của card mạng, ta thấy:

• Cổng kết nối vật lý: 1 x RJ-45 Ethernet hỗ trợ tốc độ 10/100/1000 Base-T (Gigabit Ethernet), đảm bảo băng thông truyền tải gói tin quản trị và giám sát luôn trơn tru, không có độ trễ kể cả trong mạng nội bộ có lưu lượng lớn.
• Cổng giám sát môi trường: Tích hợp cổng Universal I/O chuyên dụng hỗ trợ kết nối trực tiếp các cảm biến nhiệt độ và độ ẩm ngoài. Đây là chi tiết cực kỳ quan trọng giúp các kỹ sư theo dõi vi khí hậu ngay tại chân tủ rack chứa UPS và cụm pin rời.
• Chuẩn cơ khí tương thích: Thiết kế dạng khe cắm thông minh (SmartSlot) chuẩn hóa, dễ dàng tháo lắp "nóng" (hot-swappable) mà không làm gián đoạn đến quá trình cấp nguồn cốt lõi của UPS cho tải phía sau.

2. Phân Tích Kiến Trúc Linh Kiện & Hiệu Năng Thực Tế

Xét về khía cạnh vi mạch và băng thông xử lý, card quản trị mạng tích hợp trên INVT HT1106XL không đơn thuần là một bộ chuyển đổi tín hiệu giao tiếp đơn giản, mà nó hoạt động như một cỗ máy vi xử lý nhúng độc lập (Embedded System) với hiệu suất cao.

Hệ thống vi mạch trên card được trang bị các linh kiện bán dẫn chất lượng công nghiệp (Industrial Grade), chịu được dải nhiệt độ vận hành rộng. Về mặt giao thức mạng, thiết bị hỗ trợ toàn diện từ IPv4 truyền thống đến kiến trúc mạng hiện đại IPv6, cùng các giao thức quản trị chuẩn công nghiệp như SNMP v1/v2c/v3, HTTP/HTTPS, Telnet/SSH và đặc biệt là Modbus TCP - giao thức "vàng" trong các hệ thống tự động hóa công nghiệp và giám sát điện năng SCADA.

Khả năng xử lý thời gian thực (Real-time processing) của phần cứng này cho phép ghi nhận hàng ngàn sự kiện (Event Log) và dữ liệu đo đạc (Data Log) chi tiết mà không gây tràn bộ nhớ đệm. Khi xảy ra sự cố sụt áp, mất điện lưới hoặc lỗi nhiệt độ pin, vi mạch trên card lập tức kích hoạt các tác vụ phần mềm:

• Gửi bản tin cảnh báo tức thời qua Email hệ thống, bắn tín hiệu SNMP Traps đến các phần mềm quản lý tập trung như Nagios, Zabbix hay PRTG.
• Ghi nhật ký chi tiết lên hệ thống Syslog của doanh nghiệp để kỹ thuật viên dễ dàng truy vết nguyên nhân gốc rễ (Root Cause Analysis).

3. Giải Pháp Tản Nhiệt, Khả Năng Nâng Cấp & Độ Bền Bo Mạch

Một bo mạch quản trị mạng hoạt động liên tục 24/7 trong môi trường nhiệt độ cao của phòng máy chủ rất dễ bị treo hoặc suy hao linh kiện nếu không có thiết kế tản nhiệt và bảo vệ tốt. Dưới lăng kính kỹ thuật, tôi đánh giá rất cao cách bố trí linh kiện trên bo mạch của INVT:

• Mạch nguồn tích hợp (VRM): Sử dụng các cuộn cảm bọc kín và tụ điện thể rắn (Solid Capacitors) tuổi thọ cao, giúp lọc sạch nhiễu xung điện từ bo mạch công suất chính của UPS truyền sang, đảm bảo nguồn nuôi cho chip quản trị luôn phẳng và ổn định.
• Khả năng chống chịu quá áp/sét lan truyền: Các cổng RJ-45 được trang bị mạch bảo vệ quá áp tạm thời (TVS Diodes) và biến trở cách ly, ngăn chặn tuyệt đối các dòng điện cảm ứng do sét đánh lan truyền qua đường cáp mạng làmáy chủ bị sốc điện.
• Bảo mật phần cứng và mã hóa: Trong kỷ nguyên an ninh mạng phức tạp, card tích hợp chuẩn mã hóa phần cứng mạnh mẽ bao gồm TLS 1.2/1.3, thuật toán băm mật khẩu SHA-256, đồng thời hỗ trợ xác thực người dùng tập trung qua RADIUS và tích hợp sâu với thư mục người dùng doanh nghiệp như LDAP / Active Directory. Điều này ngăn chặn hoàn toàn các hành vi truy cập trái phép vào bảng điều khiển nguồn điện của hạ tầng.

4. Đánh Giá Chuyên Môn Kỹ Sư thực tế & Khuyến Nghị Vận Hành

Tổng kết lại qua các bài kiểm tra thực tế tại phòng Lab của VietITPro.vn, sự kết hợp giữa cỗ máy UPS công suất lớn INVT HT1106XL (6000VA/6000W) chạy pin rời và hệ thống card quản trị mạng mang lại giá trị đầu tư vượt trội so với phân khúc giá 6.500.000 VNĐ cho phần quản trị mạng. Thiết bị giải quyết triệt để bài toán giám sát từ xa, giúp các quản trị viên hệ thống chủ động nắm bắt tình trạng bình ắc quy ngoài, công suất tải thực tế và nhiệt độ môi trường mà không cần phải túc trực 24/7 tại phòng máy.

Lưu ý quan trọng từ Chuyên Gia Kỹ Thuật VietITPro:
1. Vì đây là dòng UPS dùng pin rời (Extended Runtime), khi lắp đặt hệ thống, quý khách hàng bắt buộc phải tính toán chính xác dung lượng và số lượng bình ắc quy (thường là hệ thống tủ pin 192VDC hoặc 240VDC tùy cấu hình xả) để tránh làm quá tải bộ sạc bên trong UPS.
2. Khi cấu hình card mạng lần đầu, hãy lập tức đổi mật khẩu mặc định, cập nhật firmware mới nhất hỗ trợ TLS 1.3 và cấu hình tính năng Graceful Shutdown (thông qua phần mềm tương thích như PowerChute Network Shutdown) cho các nền tảng ảo hóa VMware ESXi hoặc Microsoft Hyper-V. Điều này đảm bảo khi dung lượng pin sụt giảm đến ngưỡng nguy hiểm, hệ thống máy chủ sẽ tự động lưu trạng thái và tắt an toàn, tránh mất mát dữ liệu cơ sở dữ liệu (Database corruption).

Sản phẩm hiện đang có sẵn hàng mới 100% nguyên seal tại hệ thống VietITPro.vn với chính sách bảo hành chính hãng 02 năm, hỗ trợ kỹ thuật và cấu hình từ xa trọn đời bởi đội ngũ kỹ sư chuyên sâu.
